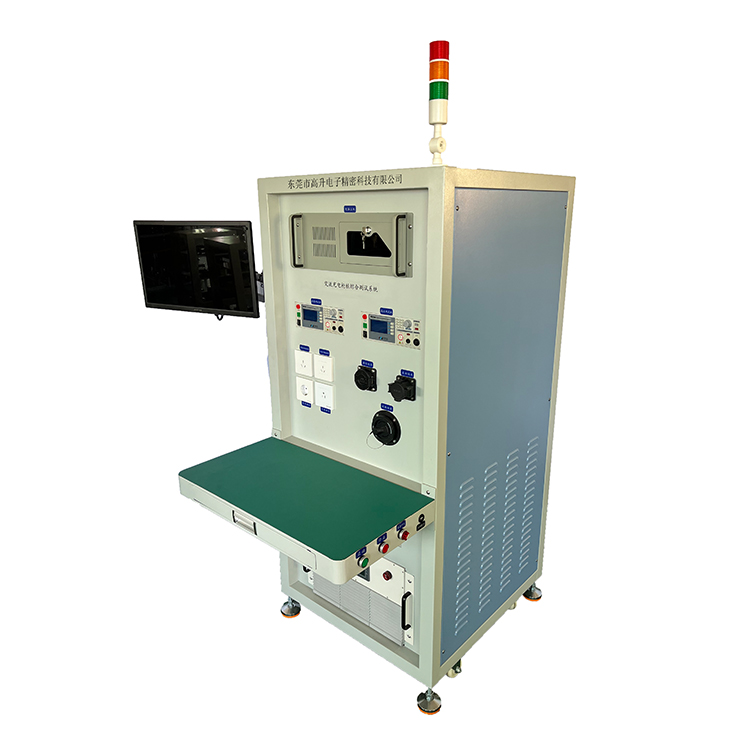

交流充電樁綜合測試系統專門針對交流充電槍 （模式2（MODE2）充電槍）定向研發的一款綜合測試系統。 這款設備的上位機軟件是用C++語言開發，中英文界面，結果顯示清晰明了。本設備嚴格依據國家標準GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017 等試驗要求設計制造的交流充電槍自動化智能測試檢測系統，該測試系統適用于國標充電槍/樁標準的充電傳導功能檢測與驗證，可廣泛用于研發設計及生產出廠檢測。本設備操作臺按人體工學進行設計 ，該系統軟件具有一鍵測試，測試流程參數可靈活配置，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯， 可連 MES 系統。
技術參數：
適用產品：充電槍/充電樁，單相產品; 滿足標準：國標、歐標、美標；適合模式二產品測試；
工作電壓：單相 AC220V;
負載電流：1～40A連續可調;
測試工位：1工位
序號 | 名稱類別 | 電氣參數 | 備注 |
1 | 額定輸入 | 單相輸入220V ±10% 50/60Hz ±5% | |
2 | 額定輸出 | 0.0V～300.0V； 0～40A | |
3 | 負載 | 單相回饋式負載 | |
4 | 量測精度 | 電壓、電流、功率 量測精度 ≤1% | |
5 | 絕緣耐壓測試 | ACW:0-5000V/12mA DCW:0-6000V/6mA IR:0-1000V/9999MΩ | |
6 | 供電充電接口 | 國標/ 標準插座/槍座 | |
7 | 工業電腦 | 英特爾 i3 三代 4+128G 包含無線鍵盤+鼠標 USB 無線網卡 | |
8 | 掃碼器 | USB 接口 | |
9 | 尺寸 | 約高 1850mm*寬 750mm*深 1200mm |
系統測試軟件
該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測
試數據的追溯，操作臺按人體工學進行設計，設備可進行自檢。
操作軟件采用中文界面，簡單易學；
電腦化操作，所有測試一次完成
可與MES系統相連
可掃碼測試
測試完可打印
測試數據可追溯性
測試數據可以自動保存為EXECL文檔，并能列印單一個產品的數據報告
序號 | 測試類別 | 測試項目 |
1 |
安規測試 | 介電強度測試 |
2 | 絕緣電阻測試 | |
3 |
電阻測試 | PE 導通電阻測試 |
4 | 槍頭電阻 | |
5 | 靜態功耗測試 | 待機功耗測試 |
6 | 繼電器粘連測試 | 繼電器粘連監測試驗 |
7 |
充電互操作性測試 | 連接確認測試 |
8 | 充電準備就緒測試 | |
9 | 啟動和充電階段測試 | |
10 | 正常充電結束測試 | |
11 | 充電連接控制時序測試 | |
12 | 控制導引測試(頻率/占空比/上升/下降等) | |
13 | CC 斷線測試 | |
14 | CP 斷線測試 | |
15 | CP 接地測試 | |
16 | 保護接地導體連續性丟失測試 | |
17 | 輸出過流測試 | |
18 | 斷開開關 S2 測試 | |
19 | CP 回路電壓限值測試 | |
20 |
功能保護測試 | 接地保護測試 |
21 | 過流保護測試(一段過流/二段過流) | |
22 | 欠壓保護測試(欠壓保護/欠壓恢復) | |
23 | 過壓保護測試(過壓保護/過壓恢復) | |
24 | 漏電保護測試(AC 型/A 型漏電) | |
25 |
其它測試 | 燈語測試 |
26 | 輸出 L/N/PE 線序導通測試 | |
27 | 急停開關測試 |
注：上述檢測項目僅供參照，以客戶實際要求為準。
滿足標準規范：
[1]GB/T 18487.2-2017《電動汽車傳導充電系統 第2部分》
[2]GB/T 34657.1-2017《電動汽車傳導充電互操作性測試規范 第1部分：供電設備》
[3]GB/T 34657.2-2017《電動汽車傳導充電互操作性測試規范 第2部分：車輛》
[4]GB/T 27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
[5]GB/T 18487.1-2015《電動汽車傳導充電系統 第1部分：通用要求》
[6]GB/T 20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》
[7]GB/T 20234.2-2015《電動汽車傳導充電用連接裝置 第2部分：交流充電接口》
[8]GB/T 20234.3-2015《電動汽車傳導充電用連接裝置 第3部分：直流充電接口》
[9]安全電壓：符合GB3805標準要求
[10]設備安全：符合GB8196標準要求
[11]漏電保護：符合GB3829標準要求
