二、設備配置及技術參數

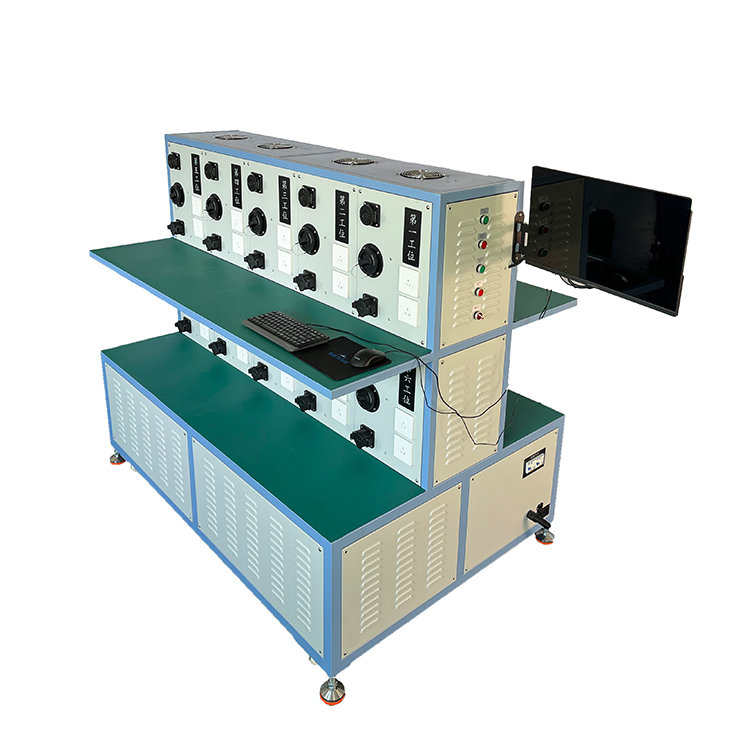

2.1、工位數量：每組三層，每層6工位，共2 組背靠背設計，總計36工位；

2.2、負載要求：每組接入8-40A 智能電控負載，采用饋能式負載；

2.3、供電插座：每工位配備10A/16A 標準插座；

2.4、充電插座：每工位配備單項|三相交流充電插座（符合國標）；

2.5、模擬充電：模擬充電槍叢連接到充電整個過程，每通道獨立可隨時停止；

2.6、參數設定：工業電腦管理系統，負載電流和測試時間等參數在電腦中自由設定；

2.7、測試要求；每條槍無序獨立掃碼測試，可任意開始或停止測試，產品不良或測試完畢均發出報警提示，更換新槍，同時系統自動存儲測試數據，報警時間可控；

2.8、存儲要求：老化數據自動對應每個產品條碼存儲，可生成電子報表打印輸出；

2.9、數據上傳：與MES 系統對接，數據可以上傳我公司追溯系統，可以隨時調閱；

2.10、設備機箱：采用一體化鈑金烤漆工藝，相比于鋁型材機架結構本設備外觀不僅靚還扎實牢固耐用；2.11、工作電源：AC220V/50Hz，老化電源，AC380V/50Hz

2.12、設備尺寸：長2100mmX 寬900mmX 高1780mm

三、饋能式負載

老化架負載采用饋能式負載，饋能式負載又叫能量回饋型電子負載，與普通電阻負載相比，它的工作方式是利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用，將電能無污染的回饋電網，既節約了能源又不產生大量的熱量，避免了試驗場所環境溫度升高的問題。電力并網饋能負載系統原理如下圖所示。

四、測試系統測試系統

分為硬體與軟體。

4.1 硬體

硬體主要有工業電腦，老化電源，饋能負載，電氣與信號控制設備，掃描槍，及信號指示燈等組成。

4.2 軟件該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯，操作臺按人體工學進行設計 ，設備可進行自檢。

（1）操作軟件采用中文界面，簡單易學；

（2）電腦化操作，所有測試一次完成

（3）可與MES系統相連

（4）開放式測試平臺

（5）可掃碼測試

（6）測試完可打印條碼標簽

（7）測試數據可追溯性

（8）測試數據可以自動保存為EXECL或者TXT文檔，并能列印單一顆產品的數據報告

一、設備用途及適用產品

1.1設備簡介本交流充電槍老化測試機方案采用了先進的掃描控制與饋能式負載,測試系統更加智能、節能、環保等特點。

1)操作簡便：二維碼掃描啟動，自動匹配工位和產品，軟件自動記錄；

2)智能測試：軟件自動監測老化，故障或不良自動切斷電源并提示報警信息；

3)節能省電：采用饋能負載實現電能回收，以實現節能，最多能節省70%的電費；

4)科學環保：電能回饋電網，不產生大量的熱量，避免試驗場所環境溫度升高；

5)數據追溯：測試數據可數據實時查詢和追溯。

1.2 適用產品本老化測試架用于交流充電槍成品出廠老化測試，確保成品出貨良品率符合要求。適用于國家標準GB/T 20234-2015電動汽車交流充電槍(模式2|模式3)產品老化測試。

工作電壓：AC220

工作電流：8A/10A/13A/16A/32A
