主要技術參數：
沖擊機主要參數 | |
工作平臺 | 700mm×800 mm |
zui大負載 | 100Kg （其他規格可定制） |

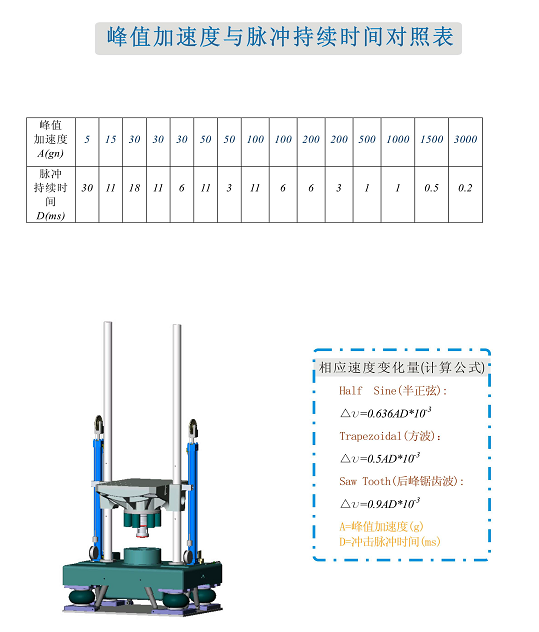

峰值加速度 （最大沖擊加速度） | 半正弦波 30--600G 后峰鋸齒波：30—100G 可選購 方波 30-120G 可選購 |
脈沖持續時間 | 半正弦：1---30 ms 后峰鋸齒波：6—18ms 可選購 方波 6—18ms 可選購 |
加速度允差 | ≤10%內 |
速度變化量 | ≤10%內 |
臺面橫向比 | ≤10%內 |
設備尺寸 | 1300×1200×2650mm |
設備總量 | 1800 kg |
測量系統 | |
輸入通道 | 2通道 |
采樣頻率 | 500KHz |
脈沖持續時間 | 1—100ms |
zui大加速度 | 5000G |
通訊接口 | USB2.0 |
電壓范圍 | -10VPEAK~+10 VPEAK |
支持標準 | 國標，國軍標，ISO，MIL-STD-810, 用戶自定義 |
操作系統 | Microsoft Windows 2000/XP/7 |
分析功能 | 沖擊測量分析、沖擊響應譜分析、脈沖分析、沖擊損壞邊界分析、輔助的力變形、沖擊響應時域計算、FFT分析等 |
系統加速度傳感器 | |
品牌 | B&W |
型號 | 22100 |
輸出方式 | 電荷式 |
靈敏度 | 3.93pC/g |
頻率范圍 | 0.5---12KHz |
加速度范圍 | ±2500G |
工作環境 | -40~+160℃ |
其他說明 | |
電源 | AC3相380V±10％5KVA |
壓縮空氣 | 0.5-0.8Mpa |
溫度 | RT～40℃ |
濕度 | 25℃＜85RH％ |
安全性 | 平均無故障率≥5000小時； 半正弦波形發生器連續使用不小于8000次, 在干凈、常溫環境下的存儲時間不小于5年 |
適用標準 | GB2423.5、GJB150.18、GJB360.23、IEC68-2-27、 MIL—STD202F、MIL-STD810B、GB/T18287等 |
檢定標準 | JG541-2005 |
設備特點：
1、采用液壓提升，高壓油液制動的自由跌落式沖擊機；
2、采用氣液增壓、強力摩擦抱閘防二次沖擊制動功能；
3、沖擊測量儀：單通道數據采集，可以同時進行兩個通道的加速度數據測量、存儲、報表打印、數據回調、 數據庫管理等功能；
4、采用橡膠模塊，產生廣范的任意作用時間之半正弦波脈沖；
5、可做電池、電池組、電子電器產品一斤包裝箱的等效落下試驗。
符合標準：
符合MIL-STD-810，GJB-150-18-86，IEC68-2-27、GB31241等標準，DELL標準；
zui高采樣頻率可達500KHz ；
zui大測試加速度50,000gn；
zui小測試脈寬1ms；
多幀波形記錄與回放 ；
支持內、外部觸發 。
