客戶選型：

① 貴司提供的試驗條件；

② 試驗類型：Sine sweep；Random；

③ 頻響范圍：2-4000Hz

  ④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2  D=A/0.002F2

          F=M(kg) ×A(g)

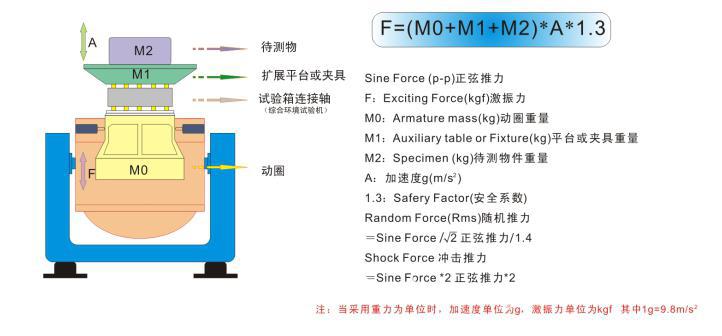

系統結構原理圖：

主要技術參數：

 設備功能：

a.操作簡單、靈活性高

b.可靠性好、性能強大

c.試驗安全可靠、測試結果精準

d.可根據要求自行生成報表，支持一鍵生成報表（word或PDF格式）

設備性能介紹：

 1、振動臺體VT300-C

 1.1、動圈

振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向導向。雙軸承導向是一個獨特的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有優越的耐用性。

 1.2、勵磁線圈

采用雙磁路結構、漏磁低，磁場均勻

 1.3、臺體表面

采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。

 1.4、臺體制冷：

采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。

 2、SA數字開關功率放大器

SA系列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術，

a.具有高穩定性及可靠性

b.符合歐盟“CE”標準要求

c.采用正弦倍頻脈寬調制技術，功率放大器信噪比高。

d.采用開關電源的工作原理，轉換效率高。

e.采用電子自動均流技術

f.安全性能好。

 3、伺服保護系統

保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、臺體過位移、臺體溫度、外部連鎖等

 4、垂直擴展平臺

擴展平臺通常用來作為更大的安裝試件的平臺，可以是方形或者圓形或者用戶自定義。為了減少擴展平臺的動態特性影響，所有的擴展平臺必須通過建模分析其模態頻率，這些擴展平臺一般由鎂合金鑄造而成且附著阻尼材料

 5、光電自動對中系統

 自動調整動圈位置，使之保持在平衡狀態。自動對中系統確保動圈在加載和卸載過程始終處于中心位置。

 6、水平滑臺

水平滑臺設計具有較高的傾覆力矩和橫向限制。這種設計理念結合標準的水平滑臺裝置，具有較高的動態力矩限制，同時保持導向油膜阻尼特性。水平滑臺由滑板、連接頭、天然花崗巖平板、水平滑臺基座、獨立的油源所組成。

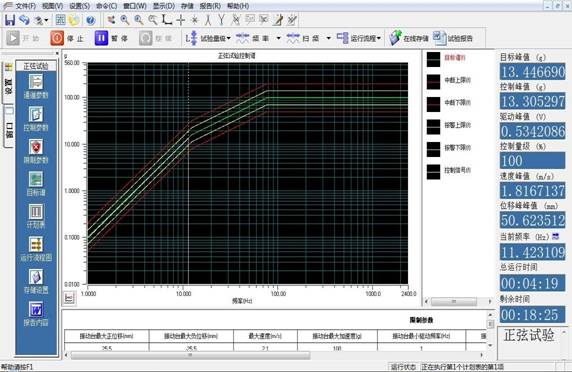

 7、數字振動控制器介紹

振動控制器采用先進的分布式結構體系，閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的穩定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。

 8、振動控制器特點：

a、高性能與可靠性

閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的可靠性和高精度。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。

b、操作簡捷

基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向導和測試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。

c、強大的功能與靈活性

振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控制器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。

d.試驗安全性

控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試

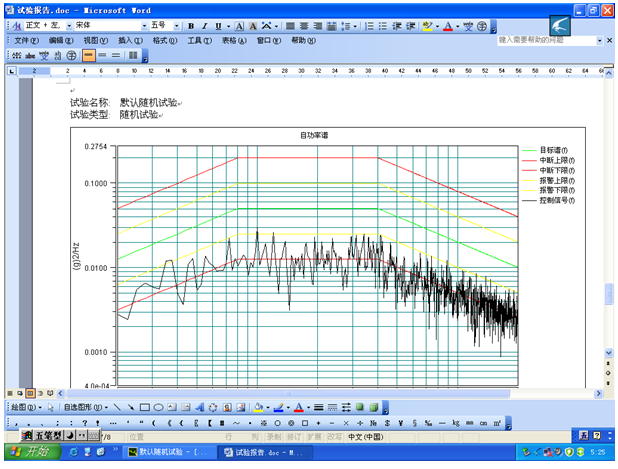

e.測試報告生成

支持一鍵快速生成word 格式或PDF 格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。

符合標準：

GB/T31467.3、GB/T31486、UN38.3、GB/T31241、UL, GB/T2423-2008、GJB150、GJB360、GJB548、GJB1217、MIL-STD-202F、IEC-68-2-27、MIL-STD-810F、MIL-STD-883E,, ASTM等測試規范。
