設備配置及技術參數

1. 老化測試工位數量：每組二層，每層 5 工位，共 2 組背靠背，總計 20 工位；

（備注：老化測試工位可以根據客戶的要求定制！）

2. 負載要求：每組接入 0～40A 智能電控負載，采用饋能負載；

3. 供電插座：每工位配備 接線端；

4. 每10工位配1路負載，共2路負載

5. 充電插座：每工位配備單項交流充電國標插座（美標、歐標選配）；

6. 模擬充電：模擬充電槍叢連接到充電整個過程

7. 參數設定：工業電腦管理系統，負載電流和測試時間等參數在電腦中自由設定；

8. 存儲要求：老化數據自動對應每個產品條碼存儲，可生成電子報表打印輸出；

9. 數據上傳：與 MES 系統對接，數據可以上傳我公司追溯系統，可以隨時調閱；

10. 工作電源：AC220V/50Hz，老化電源，AC380V/50Hz

11. 設備尺寸：長 1800mm X 寬 1200mm X 高 1620mm

饋能負載介紹

負載采用饋能負載，饋能式負載又叫能量回饋型電子負載，與普通電阻負載相比，它的工作方式是利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用，將電能無污染的回饋電網，既節約了能源又不產生大量的熱量，避免了試驗場所環境溫度升高的問題。

系統測試軟件

該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯，操作臺按人體工學進行設計 ，設備可進行自檢。

1.操作軟件采用中文界面，簡單易學

2.電腦化操作，所有測試一次完成

3.可與 MES 系統相連

4.可掃碼測試

5.測試數據可追溯性

6.測試數據可以自動保存為 EXECL 或者 TXT 文檔

測試步驟介紹：

1.打開測試軟件：測試軟件有2個管理層級。

2.選擇老化程序規格、輸入工單號、老化批次、操作員名稱、輸入登陸密碼。

3.掃碼啟動測試（出現重碼軟件會提示）。

4.老化測試：老化過程中會顯示：產品標簽號碼、老化時間、老化電壓、老化電流、老化狀態。

設備簡介

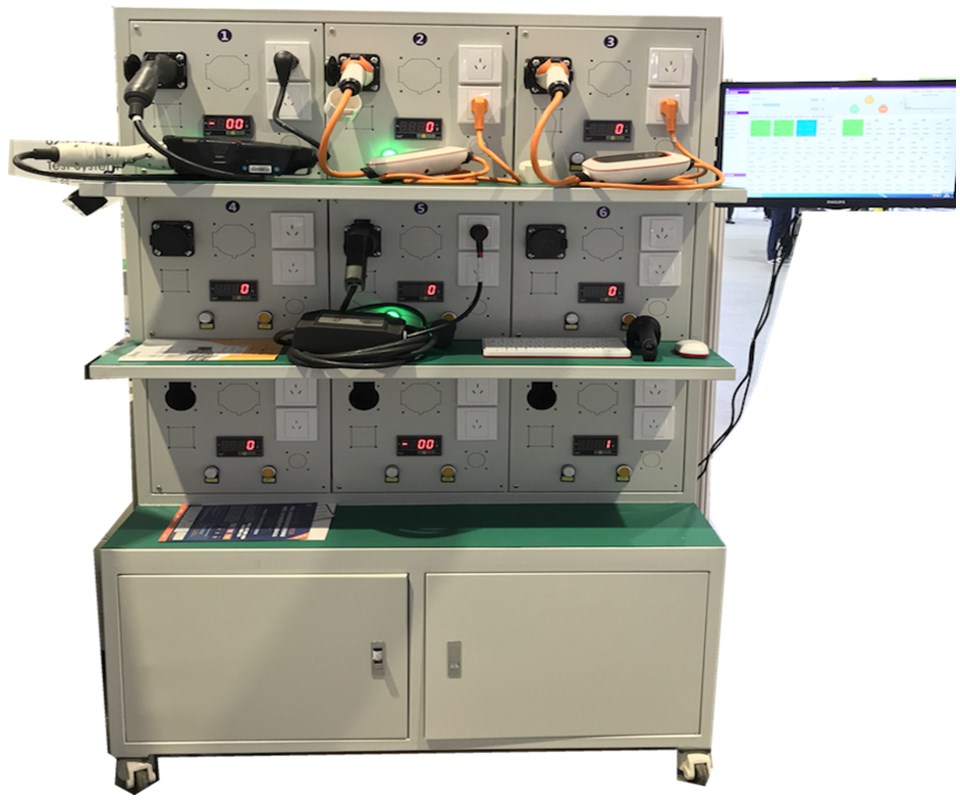

（1）本交流充電槍老化測試架方案采用了先進的電腦控制與饋能負載,測試系統更加智能節能環保等特點。

（2）智能：軟件自動監測老化，故障或不良自動切斷電源并提示報警信息

（3）設備自動短接故障樣品，其它工位繼續測試

（4）節能：采用饋能負載實現電能回收，以實現節能

（5）環保：電能回饋電網，不產生大量的熱量，避免試驗場所環境溫度升高

（6）追溯：測試數據可數據實時查詢和追溯

適用產品

1.用于單相交流充電槍樁老化測試，確保產品出貨符合要求。適用于符合GB/T 18487.1-2015、IEC 62196-2-2016、SAE J1772-2017、SAE J1772-2017 電動汽車交流充電槍/樁產品老化測試；

2.標準：單相美標

3.負載電壓：單相 AC 0～300V  （外部輸入，電源用戶自備）

4.負載電流：1～40A 連續可設置

老化測試架功能介紹

1. Delta德爾塔儀器結合BYD需求研發設計一款簡單易操作的交流充電樁老化測試架，支持多種標準、支持單三相充電樁，支持國標單相/三相、歐標單相/三相、美標。各標準各選配、單三相可選配。

2. 2層貨架雙面設計，每面可老化10個產品，共20路，連接負載可20路串聯測試，可實現任意一路老化或多路串聯老化。（同1路中，歐標、美標和國標不能共用；20路當中，歐標、美標和國標可以混用（注意：單三相不能混用）；每個老化架最多支持20路；老化測試架通道可根據用戶使用情況擴充。每路具備充電控制開關、電壓電流顯示、充電指示燈。（旁路開關閉合時，相應指示燈呈綠色）老化臺架分為上下兩層，測試架底部安裝有腳輪，方便移動。

3. 采用老化臺架與負載分離模式，負載部分能獨立使用，應用于其它產品測試，負載可選配電阻負載、回饋式節能負載。
