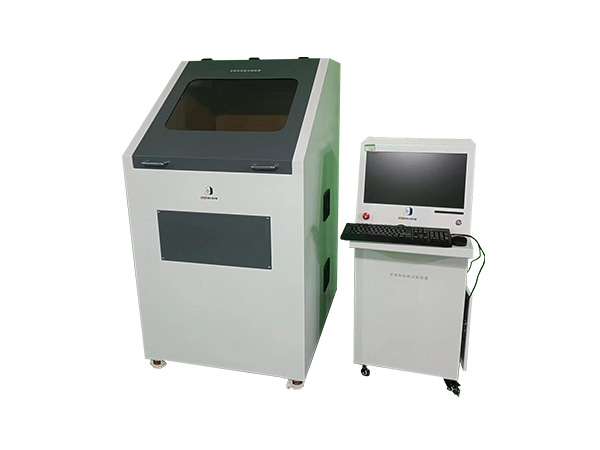

1、控制方式：采用PLC 控制+觸摸屏人機界面智能操作；

2、測試工位：1 工位；

3、測試范圍：<25A 等級；

4、極限電流：≥1500A（可定制）；

5、放電時間：5～100ms可設；

6、測試模式：直流測試；

7、放電電壓：按客戶要求可定制；

8、測試時間：按標準要求觸摸屏可設定；

9、標準配置：供電直流電源、過流保護裝置，波形曲線示波器客戶自備，配置 2.5 平方，3米測試線 4 條；

10、測試功能：放電電壓和極限保護時間可設定功能，具備過壓過流保護功能；

11、安全防護：具有異常停機報警功能，連接處均采用絕緣材料；

12、外形尺寸：W1250×D960×H1650mm；

13、設備電源：AC380V 50Hz。

測試對象：IT/AV類音頻、視頻、信息和通信技術設備

測試方法：

接地短路：短路的點要依設備的情況而定。在考慮了設備的結構和電路圖后，應當在相線，即離輸入端最近的點（ 阻抗最低的點）和要評估的保護連接路徑之間引入短路。可以對多個點施加短路以便確定最不利的情況；

線路連接：將保護連接導體連接到能向被測設備提供交流或直流電流的、在短路條件下為1500A的電源上，且使用的電源電壓等于被測設備的額定電壓或額定電壓范圍內的任意電壓。 如果預期的短路電流通過設備就能夠獲知， 則試驗所使用的電源在短路條件下應當能提供該預期的短路電流。制造商應當在安全說明書中說明評估時使用的預期的短路電流。 保護所考慮的電路的過流保護裝置（ 符合R.2的規定） 要和保護連接導體保持串聯連接。 如果提供了電源軟線或對其有規定，則應當在進行試驗時保持連接。對灌封或保形涂覆組件中的保護連接導體，受限制短路試驗要在灌封或涂覆的樣品上進行；

試驗頻次：試驗持續進行到過流保護裝置動作為止（在不同的樣品上進行進行3次，除非制造商上同意在同一個樣品上進行試驗）；

合格判定：

——無保護連接導體損壞；

——無任何基本絕緣、附加絕緣或加強絕緣損壞；

——無電氣間隙、爬電距離和絕緣穿透距離減小；

——無印制板分層。

系統原理：

受限制短路試驗裝置測試系統采用智能儲能裝置按設定參數進行儲能，達到設定電壓對外進行放電，實現瞬間大電流測試。放電時間與初始電壓可設，放電完成后自動充電進行下一輪測試。測試過程中對放電電流進行記錄，生成電流—時間曲線圖。

技術特征：

1、受限制短路試驗裝置滿足IEC62368-1:2018、EN62368-1:2019、 GB4943.1-2022第5.6.6、附錄R章節標準試驗要求；

2、配備15英寸超大真彩觸摸液晶顯示屏、高速熱敏打印機；

3、高精度傳感器和高性能14位AD采集芯片；

4、人機對話全鍵盤操作方式，智能化工作全過程；

5、任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；

6、實時顯示輸出電流，時間結果，顯示直觀明了；

7、完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；

8、具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，安全可靠；

9、逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；

10、超過設定輸出電流上限，電機自動回零，并發生聲光報警；

11、精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境；

12、可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。

符合標準：

滿足 IEC62368-1:2018 以及GB 4943.1-2022《音視頻、信息技術和通信技術設備 第 1 部分：安全要求》標準中條款5.6.4.1&條款5.6.5.1和附錄 R 要求。
