一、設備概述：

高壓直流繼電器負載綜合測試系統適用于應用在電動汽車、快速充電樁、電池切換和備援、高壓直流電壓開關控制、電路保護及安全控制等領域的IEC60664-1高壓直流繼電器的綜合性能測試。本系統能夠進行的高壓繼電器測試項目如下：

① 吸合電壓：當給繼電器通電時（額定工作電壓48V，非負載電壓），繼電器能動作的最小電壓。

② 釋放電壓：當給繼電器斷電時（額定工作電壓48V，非負載電壓），繼電器能復位的最大電壓。

③ 接觸電阻：繼電器空載時，觸點吸合狀態下，觸點間的電阻。（≤1.5mΩ）

④ 線圈電阻：繼電器本體的電阻。

⑤ 吸合時間：當給繼電器斷電時（額定工作電壓48V，非負載電壓），到繼電器吸合到位的時間。

⑥ 釋放時間：當給繼電器斷電時（額定工作電壓48V，非負載電壓），繼電器復位的時間。

⑦ 彈跳時間：當給繼電器斷電時，且連接到負載，繼電器會產生彈跳現象，如圖1所示，彈跳時間t約為1~3ms。

圖1 觸點吸合過程壓降變化

⑧ 吸合燃弧時間T_m：吸合過程中，當動觸點與靜觸點的距離小于一定值時會產生電弧放電，至到觸點間吸合放電結束，這期間的時間為吸合燃弧時間。通過采集觸點間的電流變化可以判讀出吸合燃弧時間，如圖2所示。

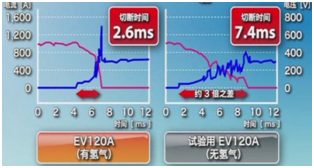

圖2 燃弧時間示意圖

⑨ 釋放燃弧時間T_b：斷電過程中，當動觸點與靜觸點的開始分離至一定距離時會產生電弧放電，直至距離大于電弧產生距離，這期間的時間為釋放燃弧時間。通過采集觸點間的電流變化可以判讀出吸合燃弧時間，如圖2所示。

⑩ 最大允許電流（過載切斷）：測試繼電器最大允許通過的電流。按照大于額定電流幾倍的大電流負載持續通電一定時間，以判斷繼電器是否可以承受。如400A時，通電30s后能否切斷；或者250A/750VDC 時能否通斷100次。

二、主要技術規格：

    觸點型式：1H

    額定工作電壓：48V（36~64V）（其他規格可定制）

    額定工作功率：5W（其他規格可定制）

    額定負載電流：：120A/400V（支持升級到400A/450V）（其他規格可定制）

    負載類型：阻性負載+容性負載

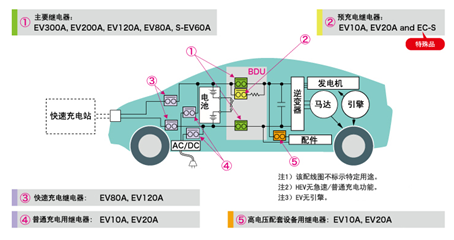

    應用環境：如圖3所示，用于模擬新能源汽車繼電器快速充電的過程與環境。

圖3 被測繼電器工作場景

3 測試過程

    第一步：最低啟動電壓測試；

    第二步：最高釋放電壓測試；

    第三步：接觸電阻測試；

    第四步：吸合時間測試；

    第五步：釋放時間測試；

    第六步：彈跳時間測試及吸合燃弧時間測試T_m；

    第七步：釋放燃弧時間測試T_b。

    第八步：壽命測試（施加額定負載電壓，繼電器通斷頻率60次/min）
