一、設備概述：

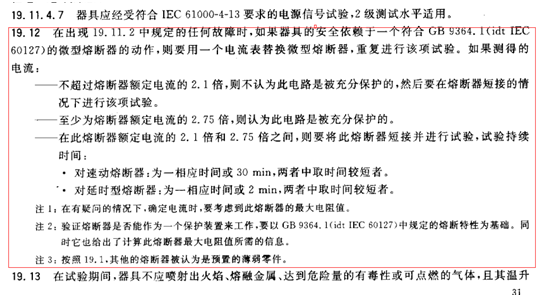

微型熔斷器動作電流測試裝置主要用在關于家用和類似用途電器的安全通用部分非正常試驗中，本儀器完全符合GB4706.1-2005/IEC60335-1:2004中第19.12條的要求，可測出熔斷絲熔斷時的電流區間，是大于2.75 倍，還是2.1～2.75 倍之間，還是小于2.1倍，解決了瞬間電流無法觀察記錄的試驗困難；本儀器同時能夠滿足GB/T 9364.1-2015及IEC60127-1:2006標準試驗要求。

二、設備組成：

本設備機箱體采用優質鋼材板金加工，表面防靜電,防銹防腐蝕噴涂，設備上部裝有不銹鋼蝕刻面板；面板上裝有多通道溫度巡檢儀電流表、電壓表、電源開關、啟動停止按鈕、計時器等，設備底部裝有強力剎車腳輪，方便運輸和移動。

設備工作原理：本設備通過調壓器控制大電流變壓器，輸出可調電流1～100A電流供給試樣測試。

三、主要技術參數：

1)輸入電源：單相AC 220V，50HZ；

2)控制及操作方式：PLC+液晶觸摸屏顯示；

3)輸出電流：0～50A任意可調；

4)電流精度：±0.5% FS

5)輸出波形：交流正弦波，波形失真度小于3％。

6)輸出電流路數：1路，多路測試可串聯起來；

7)設定測試時間：1～99.99S/M/H；

8)記錄時間間隔：1S、2S、5S、10S、30S可設定；

9)本儀器測試方法是全自動測試，只需設置簡單的試驗電流與時間即可。每個測試周期自動通斷電可預設，測試周期可預設，試驗電流全自動切換記錄；配有1個 USB 接口，輕松外掛 U 盤。并可以通過鼠標接口直接操作。 提供 RS232通訊接口， 可與后臺計算機連接，通過 RS232 接口可以直接與電腦 PC 機通訊，可以打印曲線，提供電腦通訊軟件；實現數據分析和電流曲線打印；

10)設備具有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護， 確保恒流電源正常工作，提高產品的安全性、可靠性。

11)設備尺寸：約寬500mm×深600mm×高1300mm，重約80kg

儀器特征：

1、微型熔斷器動作電流測試裝置測試方法是全自動測試，只需設置簡單的試驗電流與時間即可。每個測試周期自動通斷電可預設，測試周期可預設，試驗電流全自動切換記錄；配有1個 USB 接口，輕松外掛 U 盤。并可以通過鼠標接口直接操作。 提供 RS232通訊接口， 可與后臺計算機連接，通過 RS232 接口可以直接與電腦 PC 機通訊，可以打印曲線，提供電腦通訊軟件；實現數據分析和電流曲線打印；

2、小型熔斷器動作電流測試儀具有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護， 確保恒流電源正常工作，提高產品的安全性、可靠性。

滿足標準：

符合GB4706.1-2005/IEC60335-1:2004中第19.12條的要求，可測出熔斷絲熔斷時的電流區間，是大于2.75 倍，還是2.1～2.75 倍之間，還是小于2.1倍，解決了瞬間電流無法觀察記錄的試驗困難；本儀器同時能夠滿足GB/T 9364.1-2015及IEC60127-1:2006標準試驗要求。
