久久国产高清视频_91狠狠综合久久久_青青青伊人_夜夜弄_免费羞羞网站_日本h网站

灼熱絲測試原理

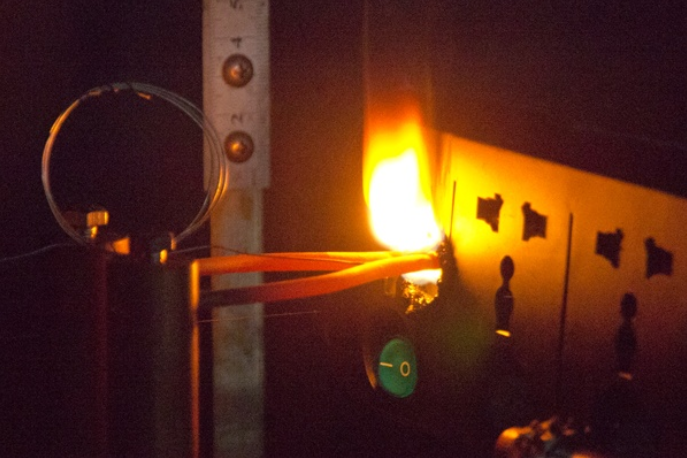

灼熱絲測試是一個物理實驗。目的是測試電子電器產(chǎn)品在工作時的穩(wěn)定性。灼熱絲試驗儀將規(guī)定材質(zhì) (￠4 Ni80/Cr20) 和形狀的電熱絲用大電流加熱至試驗溫度 ( 550 ℃ ～ 960 ℃ )1min 后，以規(guī)定壓力 (1.0N) 垂直灼燙試品 30s。

視試品和鋪墊物是否起燃或持燃時間來測定電工電子設(shè)備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT)、可燃性和可燃性指數(shù) (GWFI) 。

檢測內(nèi)容

試驗條件的說明和試驗樣品選擇

如果可能，試驗樣品應(yīng)是一個完整的成品。試驗樣品的選擇應(yīng)確保試驗條件與正常使用中存在的條件無顯著的差異，如形狀、通風、熱應(yīng)力影響以及試驗樣品可能出現(xiàn)的火焰或燃燒顆?；蜃茻犷w粒落到試驗樣品附近的影響。

如果試驗不能在完整的成品上進行，或除非有關(guān)規(guī)范另街規(guī)定，則可采用下列方法之一：

a)在需要檢驗的部件中切下一塊；

b)在完整的成品上開一小孔使其與灼熱絲接觸；

(試驗樣品平面的尺寸應(yīng)為：長度≥60mm；寬度（夾具內(nèi)側(cè)）≥60mm；厚度：0.75±0.1mm、1.5±0.1mm或3.0±0.2mm；)

試驗要求

除了GB/T 5169.10-2006第8章的規(guī)定之外，除非另有規(guī)定，試驗樣品安裝時應(yīng)使灼熱絲的頂部施加到試驗樣品在正常使用時可能會遭受熱應(yīng)力的表面部分。灼熱絲應(yīng)盡可能地保持水平。

在同一個試驗樣品上進行的試驗多于一個點時，應(yīng)注意前邊的試驗導致的劣化不能影響后面要做的試驗的結(jié)果。

在沒有詳細規(guī)定設(shè)備在正常使用期間遭受熱應(yīng)力的區(qū)域時，灼熱絲的頂部應(yīng)施加在試驗樣品最薄之處，而且離試驗樣品上邊緣最好不少于15mm。

在試驗期間，將試驗樣品固定在實驗裝置上，但不應(yīng)將額外的機械應(yīng)力傳給試驗樣品。

試驗結(jié)果的評定

除非有關(guān)規(guī)范另有規(guī)定，試驗樣品如果沒有燃燒或灼熱，或全部符合下面的情形，則認為通過了灼熱絲試驗：

a)如果試驗樣品的火焰或灼熱在移開灼熱絲之后的30s內(nèi)熄滅，即te≤ta+30s;

b)當使用規(guī)定的包裝絹紙的鋪底層時，絹紙不應(yīng)起燃。

相關(guān)阻燃測試設(shè)備
