驗證eVTOL錘子起降飛行器關鍵系統在模擬飛行環境下的性能、安全性及系統集成能力，包括動力系統、飛行控制系統、結構強度、冗余設計、失效保護等，為后續飛行測試提供數據支撐。

二、參考基準

• Joby S4產品特點：分布式電推進系統（多旋翼）、高能量密度電池、復合機身、冗余飛行控制。
• Archer Aviation Midnight產品特點：12旋翼布局、輕量化設計、航電系統冗余、高效電機。

三、試驗平臺要求

• 鐵鳥測試臺架：
• 具備多軸力/扭矩傳感器，可模擬懸停、垂直起降、前飛等狀態。
• 支持全尺寸或縮比模型安裝，固定結構需滿足高載荷需求。
• 集成數據采集系統（高速數據采集卡），實時記錄關鍵參數（電壓、電流、轉速、溫度、振動等）。
• 環境模擬：
• 溫度范圍：-20℃至+50℃（覆蓋極端運營場景）。
• 濕度控制：0-95% RH（非冷凝）。
• 電磁兼容性（EMC）測試環境，符合DO-160標準。

四、測試項目與規格要求

（一）動力系統測試

• 電機與螺旋槳系統：
• 單電機峰值功率/連續功率測試（參考Joby的分布式電機功率范圍）。
• 多電機同步控制測試（模擬協同失效，驗證冗余能力）。
• 螺旋槳效率測試（不同轉速下的推力/功耗曲線）。
• 振動與噪聲測試（符合城市空域噪音標準，如≤65 dB@100m）。
• 電池系統：
• 充放電循環測試（≥500次循環，能量密度≥200 Wh/kg，參考Joby電池性能）。
• 熱管理測試（極端溫度下的電池溫度監控與散熱效率）。
• 短路/過充/過放保護功能驗證。
• 傳動與冷卻系統：
• 傳動效率測試（≥95%）。
• 冷卻系統冗余設計驗證（如液冷+風冷雙系統）。

（二）飛行控制系統（FC）測試

• 傳感器冗余與校準：
• 三冗余IMU/GPS組合導航系統，精度誤差≤0.1°（姿態）、≤0.5m（位置）。
• 空速管、氣壓傳感器動態響應測試。
• 控制律驗證：
• 懸停/過渡模式切換響應時間≤0.5s。
• 前飛/垂直飛行模式轉換穩定性測試。
• 風擾（側風≥20 knots）下的姿態控制能力。
• 失效保護測試：
• 單電機失效時，剩余旋翼自動重新配平推力，保持飛行器可控。
• 飛控系統雙冗余（如Archer的航電設計），主系統故障時，備份系統在1s內接管。

（三）結構強度與動力學測試

• 振動疲勞測試：
• 模擬10萬次起降循環的振動載荷，檢測關鍵結構件（如旋翼臂、機身連接點）裂紋或變形。
• 共振頻率測試，避開系統固有頻率（≥10Hz安全裕度）。
• 負載測試：
• 滿載（含乘客+電池）狀態下，結構強度≥1.5倍設計載荷。

（四）安全系統測試

• 應急著陸系統：
• 模擬動力全失（電池切斷），驗證被動安全設計（如旋翼被動鎖定或傘降系統）。
• 應急降落路徑規劃算法驗證。
• 防火與防爆設計：
• 電池包防火隔離測試（火焰暴露≥5分鐘不蔓延）。
• 高壓電氣系統短路保護時間≤50ms。

（五）系統集成與性能測試

• 能量管理策略：
• 不同飛行剖面下的能耗優化測試（懸停/爬升/巡航模式）。
• 剩余電量預測精度驗證（誤差≤5%）。
• 人機接口（MMI）測試：
• 地面控制站指令延遲≤100ms。
• 故障報警與顯示邏輯驗證。

五、測試流程與驗收標準

1. 分階段測試：單元測試→分系統測試→系統集成測試。
2. 每項測試需記錄數據曲線，生成測試報告。
3. 關鍵指標需滿足設計要求，并通過第三方適航認證機構（如FAA）的預審要求。
4. 所有失效測試需記錄故障模式，并提出改進方案。

六、參考標準

• ASTM F3322（電動垂直起降飛行器標準）
• SAE ARP 4754A（航空系統安全性分析）
• FAA Part 23/33（航空器適航規章）

關于我們

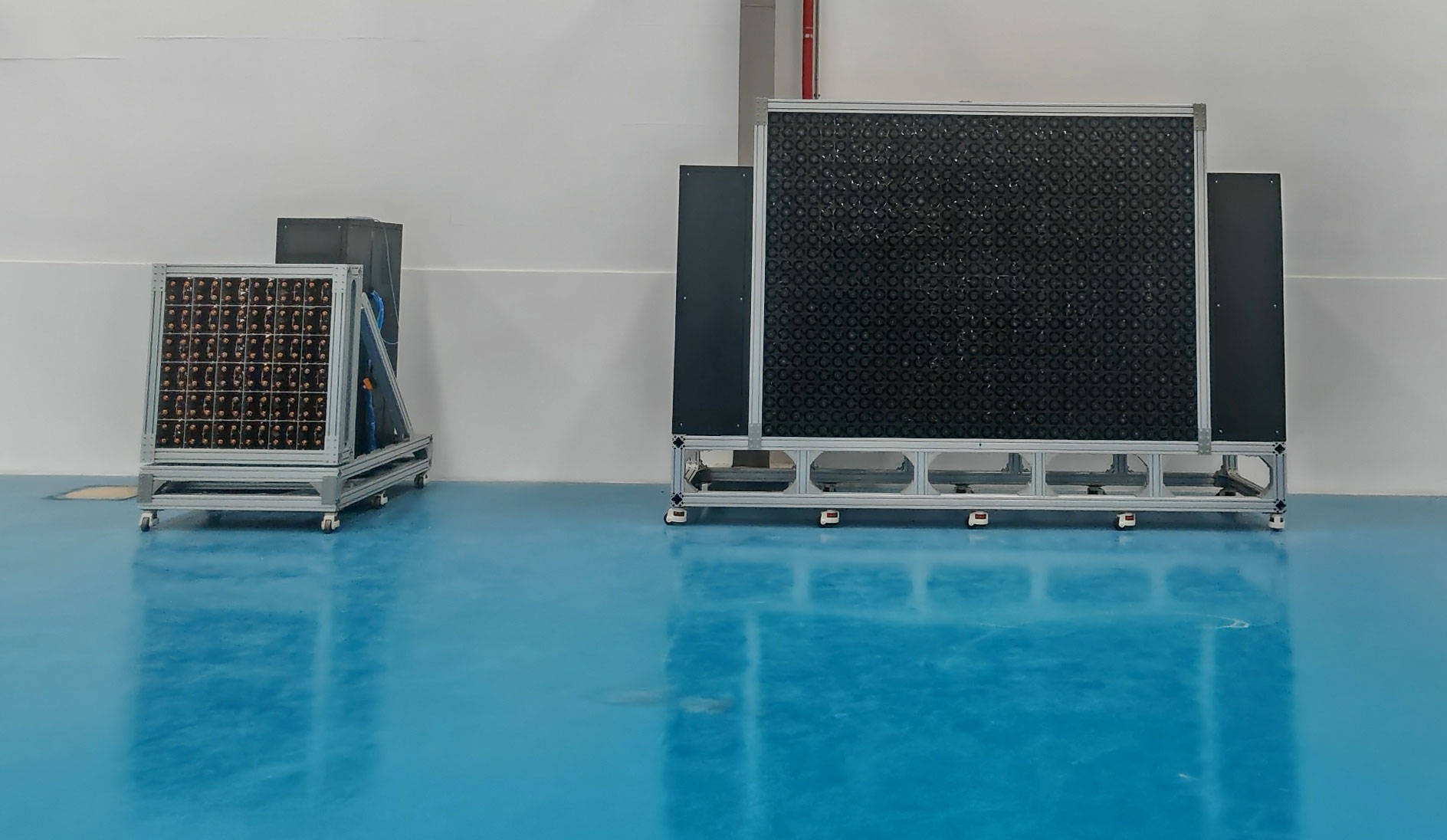

由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。
