GB42590-2023《民用無人駕駛航空器系統安全要求》作為我國首部民用無人機強制性國家標準，對無人機抗風性能提出了明確要求。抗風測試風墻作為核心驗證設備，其測試方法融合了精準風場模擬、多維度數據監測與分級性能評估三大要素，形成了覆蓋全生命周期的標準化流程。

一、測試設備與環境構建

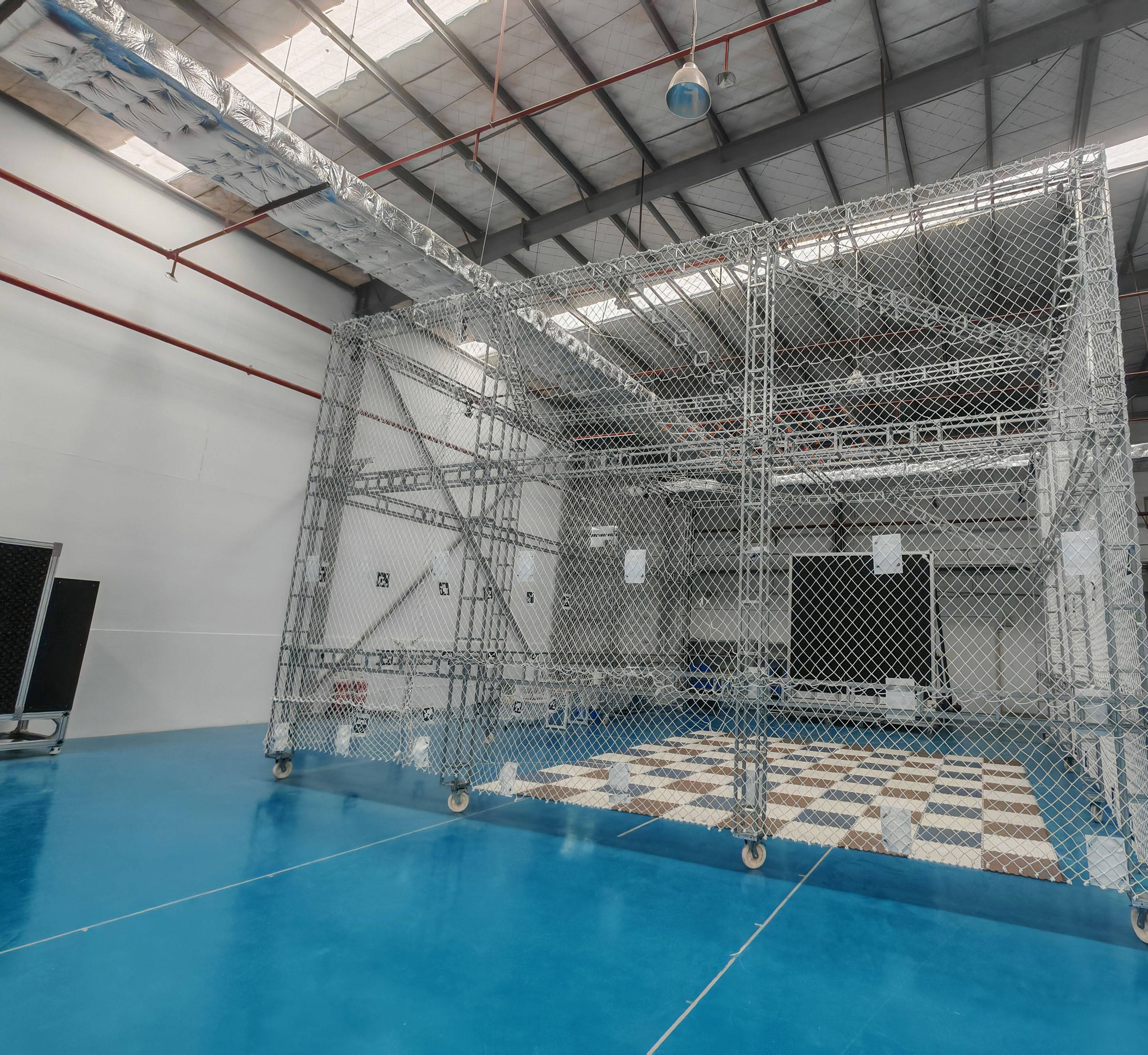

由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術。

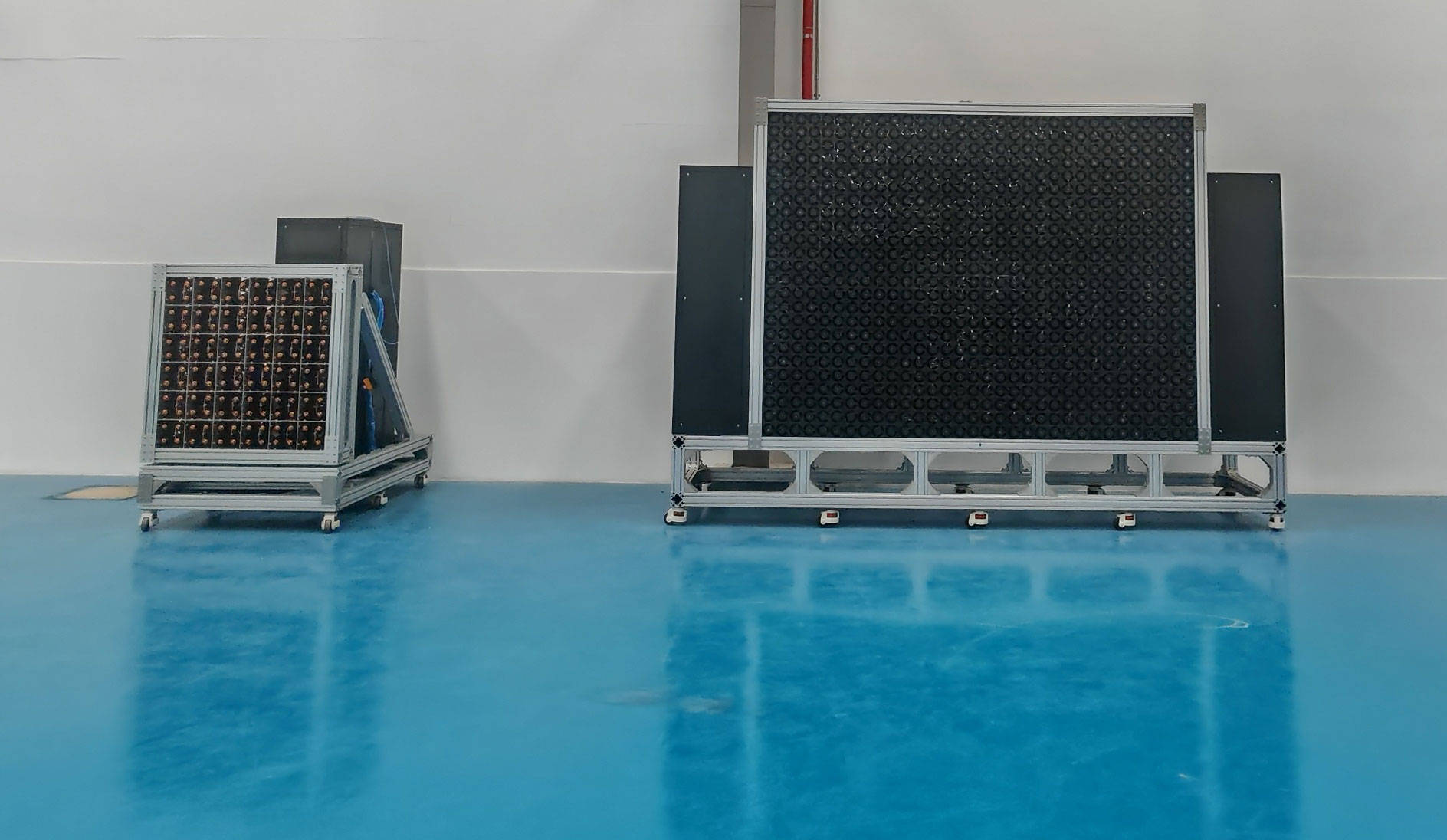

無人機風墻測試系統\無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置

1. 風墻技術參數

抗風測試風墻采用模塊化設計，通過獨立控制的風機矩陣生成復雜氣流場。典型設備參數包括：

風速范圍：0-16m/s（覆蓋 0-7 級風力），精度達 ±0.1m/s；

風向調節：0°-360° 任意角度切換，支持正面風、側風、順風等工況；

氣流均勻性：通過蜂窩狀整流裝置，測試區域氣流均勻度誤差≤±5%；

動態響應：可模擬 5 秒內風速從 5m/s 躍升至 20m/s 的突發陣風。

2. 輔助監測系統

為確保測試數據可靠性，風墻集成多類傳感器：

風速傳感器：實時監測風場參數，精度 ±0.1m/s；

姿態記錄儀：通過陀螺儀、加速度計捕捉無人機滾轉角、俯仰角變化，精度≤0.3°；

高速相機：以 200 幀 / 秒記錄飛行軌跡，分析 0.1 秒級姿態修正響應；

動力監測模塊：實時采集電機溫度、電池電壓等參數，評估系統過載風險。

二、測試方法與流程

1. 測試對象分級

根據無人機類型，測試要求分為：

輕型旋翼類：起降階段抗 3 級風（5.5-7.9m/s），飛行階段抗 4 級風（8.0-10.7m/s）；

小型旋翼類：起降階段抗 4 級風（8.0-10.7m/s），飛行階段抗 5 級風（10.8-13.8m/s）。

2. 核心測試工況

測試涵蓋三種典型風況：

持續風測試：

風速穩定輸出 30 分鐘，要求懸停時水平偏移≤0.5 米、姿態波動≤0.3°；

工業級無人機需追加垂直風切變測試，模擬田間作業時的復雜氣流。

陣風測試：

風速在 5 秒內躍升 15m/s（如從 5m/s 到 20m/s），評估飛控系統響應速度，要求 0.3 秒內恢復穩定；

需完成 10 次循環測試，觀察動力系統耐久性。

極端風測試：

對專業機型，可模擬 12 級臺風（32.7-36.9m/s），驗證結構強度與應急返航能力。

3. 測試流程四步法

預處理階段：

固定無人機于測試區中心，校準傳感器至零誤差；

根據機型制定測試方案，如消費級無人機需完成 5 級持續風 + 7 級陣風測試。

風場運行階段：

按預設工況啟動風墻，同步記錄風速、姿態、動力等數據；

實時監控異常狀態，如姿態偏移超 5° 時觸發緊急停機。

數據分析階段：

生成 “風速 - 姿態偏移” 關系曲線，量化評估抗風性能；

典型指標包括：電機溫度≤80℃、水平定位精度≤2m（RMS）、電池能耗增幅≤30%。

結果判定階段：

需滿足 “不發生姿態失控、動力過載、航線偏移超標” 三大核心條件；

若任一指標不合格，需優化設計并重新測試。

三、性能評估與合規驗證

1. 分級性能要求

測試結果按抗風等級劃分為：

最低安全抗風能力：確保無人機在強風中不墜機，適用于緊急返航場景；

最低作業抗風能力：要求懸停水平偏移≤1.5 米、垂直偏移≤3 米，滿足物流、巡檢等實際作業需求。

2. 法規與認證依據

測試需符合以下標準：

GB42590-2023：明確抗風測試為安全認證必選項；

GB/T38930-2020：規定持續風、陣風、切向風三級測試方法，誤差控制在 ±0.5m/s 以內；

民航局 CCAR-92 部：要求 Ⅲ 類無人機（4-15kg）通過 10m/s 側風測試并提交 30 分鐘連續記錄。

3. 產業實踐應用

風墻測試已深度融入無人機全產業鏈：

研發優化：通過模擬珠江新城摩天樓間的復雜氣流，幫助城市物流無人機縮短 60% 測試周期；

生產質檢：每批次產品按 5% 比例抽樣測試，某企業通過該環節發現 10% 樣機存在側風電機波動問題；

監管驗證：權威機構如工信部電子五所通過風墻出具法定檢測報告，作為市場準入依據。

四、技術演進與未來方向

當前風墻技術正朝著高精度、全場景、智能化方向發展：

精度提升：風速控制精度從 ±0.1m/s 向 ±0.05m/s 邁進，可復現更細微的氣流變化；

環境融合：集成溫濕度、沙塵模擬功能，測試極端氣候下的綜合性能；

AI 驅動：通過機器學習優化風場生成算法，實現動態風譜實時適配無人機姿態。

通過上述測試方法，抗風測試風墻不僅為無人機劃定了安全飛行的 “風速紅線”，更推動了動力系統、飛控算法與結構設計的全面升級。隨著低空經濟的快速發展，這一技術將持續為無人機在物流、應急救援等領域的規模化應用提供堅實保障。
