一、IP防護等級是什么

IP防護等級是按相關標準規定的檢驗方法，確定外殼對人接近危險部件、防止固件異物或水進入所提供的保護程度。

二、IP防護等級測試目的

1、防止人體觸及或接近外殼內部的帶電部分，防止固體異物進入外殼內部；

2、防止水進入外殼內部達到有害程度；

3、防止潮氣進入外殼內部達到有害程度。

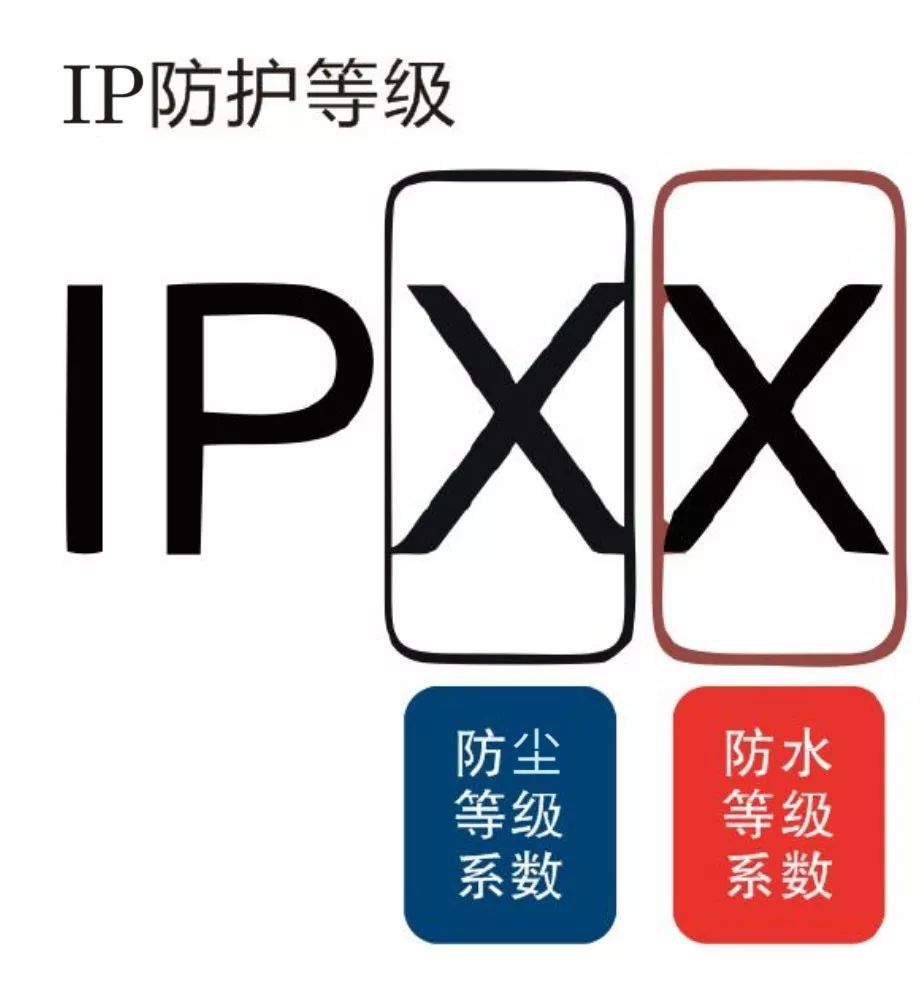

外殼防護等級（IP代碼）主要由兩位數字組成，第一位數字代表防塵試驗，第二位數字代表防水試驗，例如:"IP65“，數字6代表防塵，數字5代表防水。

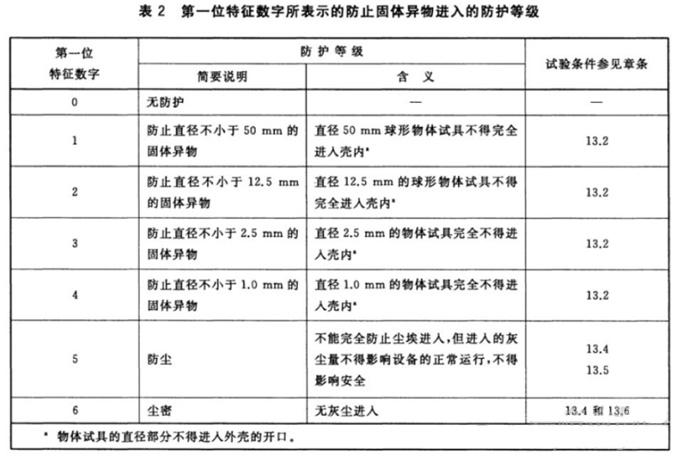

一、第一位數字：防塵試驗

IP1X:代表直徑為50mm的球形試具無法進入空隙進入產品內部；

IP2X:代表直徑為12.5mm的球形物體無法透過產品空隙；

IP3X:代表直徑2.5mm的物體試具無法透過產品空隙；

IP4X:直徑為1mm的金屬線不能透過產品空隙并影響危險部件；

IP5X:放置于沙塵箱中，試驗時間為8小時，試驗后，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定符合標準要求；

IP6X:產品需抽負壓，放置沙塵箱中，試驗時間為8小時，試驗后，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；

二、第二位數字：防水試驗

1)  IPX1

方法名稱：垂直滴水試驗。

試驗設備：滴水試驗裝置

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm。

試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min。

試驗意義：考核產品外殼對垂直滴落的小雨或水滴的防護能力。

2)  IPX2

方法名稱：傾斜15°滴水試驗。

試驗設備：滴水試驗裝置

試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次。

試驗條件：滴水量為3.0+0.5mm/min；試驗持續：4×2.5min共10min。

試驗意義：考核產品外殼對傾斜滴落的小雨或水滴的防護能力。

3)  IPX3

方法名稱：淋雨試驗

a.  擺管式淋水試驗

試驗設備：擺管式淋雨試驗。

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°)約4s。

試驗時間：連續淋水10min；試驗5min后樣品旋轉90°。

試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。

b.  噴頭式淋水試驗

試驗設備：手持式淋水試驗裝置。

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量根據管半徑與開孔數確定，每孔平均水流速0.07L/min。

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5min。

試驗意義：考核產品外殼對傾斜90°以內的降雨或降水的防護能力。

4)  IPX4

方法名稱：濺水試驗。

a．擺管式濺水試驗

試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。

試驗條件:水流量按擺管的噴水孔數計算,每孔為0.07L/min；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°)約12s。

試驗時間：10min。

試驗意義：考核產品外殼對180°以內的降淋雨或淋水的防護能力。

b．噴頭式濺水試驗

試驗設備：手持式淋水濺水試驗裝置。

試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間。

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量根據管半徑與開孔數確定，每孔平均水流速0.07L/min。

試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min。

試驗意義：考核產品外殼對180°以內的降淋雨或淋水的防護能力。

5)  IPX5

方法名稱：噴水試驗。

試驗設備：噴嘴的噴水口內徑為6.3mm。

試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h).

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min。

試驗意義：考核產品外殼對噴水的防護能力。

6)  IPX6

方法名稱：強烈噴水試驗。

試驗設備：手持噴淋試驗裝置（噴嘴的噴水口內徑為12.5mm）。

試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為（100±5）L/min。

試驗時間：最少3min。

試驗意義：考核產品外殼對強烈噴水的防護能力。

7)  IPX7

方法名稱：短時浸水試驗。

試驗設備：浸水箱。

試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0.15m。試驗時間:30min。

試驗意義：考核產品外殼對淺浸水的防護能力。

8)  IPX8

方法名稱:持續潛水試驗。

試驗設備試驗條件和試驗時間:由供需（買賣）雙方商定.其嚴酷程度應比IPX7高。

試驗意義：考核產品外殼對浸水的防護能力，浸水深度根據產品的用途，技術規格書，合同等確定。

9)  IPX9

方法名稱：高壓噴射試驗。

試驗設備：噴嘴的噴水口內徑為12.5mm。

A.  對于外殼尺寸不超250mm

試驗條件：噴水角度:0°，30°，60°，90°(4個位置)；噴水孔數:4個；樣品臺轉速:5±1rpm；距離為100～150mm，每個位置30秒；流量為14～16L/min，噴水壓力0.9N～1.2N,水溫要求80±5℃。

試驗時間：每個位置30秒×4共120秒。

B.  對于外殼大于等于250mm

試驗條件：從各個方向噴射覆蓋外殼表面，并且噴射角度盡可能垂直于噴射表面。；樣品臺轉速:5±1rpm；距離為150～200mm，持續時間每平方米1min，最少3min；流量為14～16L/min，噴水壓力0.9N～1.2N,水溫要求80±5℃

試驗時間：每個位置30秒×4共120秒。

試驗意義：考核產品外殼對高溫高壓噴水的防護能力。

三、防塵試驗通過接受條件

四、防水試驗通過接受條件

一般說來,如果進水,應不足以影響設備的正常操作或破壞安全性;水不積聚在可能導致沿爬電距離引起漏電起痕的絕緣部件上;水不進入帶電部件,或進入不允許在潮濕狀態下運行的繞組;水不積聚在電纜頭附近或進入電纜。如外殼有泄水孔,應通過觀察證明進水不會積聚,且能排出而不損害設備。對沒有泄水孔的設備,如發生水積聚并危及帶電部分時,有關產品標準應規定接受條件。
