溫升測試是用來測量電子設備在工作條件下的溫度升高情況的一種測試方法。在許多情況下，這種測試被用來評估電子設備在正常工作條件下是否會發生過熱，以及過熱會對設備造成怎樣的影響。隨著快充逐步發展，對TYPE C連接器額定電流等級也越來越高，各大終端對TYPE C連接器的溫升測試也越來越重視。

TYPE C連接器溫升測試方法

連接器溫升測試是通過在連接器端加載規定的額定電流，用溫控記錄儀來收集溫度變化的一項實驗。

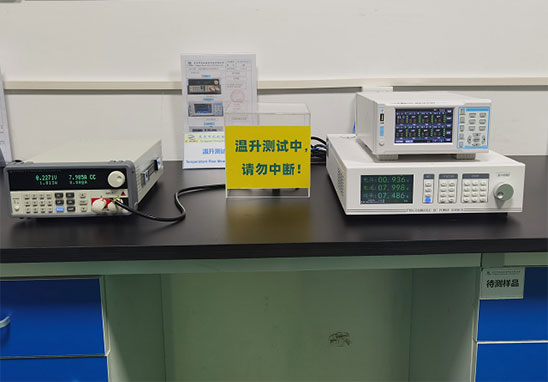

測試設備

負載儀：實現恒流

溫度記錄儀：監測溫度

直流電源：輸出電流

測試條件

依據USB TYPE C 協會規定要求：溫升測試，△T值:30 ℃ Max

額定電流依據客戶要求，一般為3A,5A,8A,10A或其它客戶要求。

影響連接器溫升測試結果的因素主要有：

1. 電源導體線徑是否合適，太細會導致升溫過快過高，影響最終實際結果，造成誤判；

2. 母座PCB銅箔粗細是否合適，原理同上；

3. 實驗環境是否穩定，需置于無空氣流動之環境，必要時使用防護罩；

4. 感溫線貼合是否OK，可以采用高溫膠布，有條件者，可以使用溫升膠固定;

5. 材料的選型，導電率越高的金屬，溫升值會越小。

連接器溫升測試儀主要參數：

溫升測試儀是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。

連接器溫升熱循環測試臺主要由恒流源（選配）、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、升流器、觸摸式人機界面、可移動機箱組成。

連接器溫升熱循環測試臺能夠穩定輸出測試電流，消除由于電源電壓波動、連接導線、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。觸摸可顯示電流值，測試時間，溫度，以及溫度與時間的曲線，曲線可以隨時查詢。

1、最大負載試驗電壓：DC5V；

2、輸出恒定可調電流：DC 0.50～50.000～500.00A可調(1級）；

3、數字顯示，精度±（0.8%讀數+0.2%量程）；

4、穩定度：1%FS，反映時間小于1S；

5、工作模式：連續/通斷；

6、試驗時間：1～99.99h，帶斷電記憶功能，時間到自動降低電流停機；

7、通斷工作模式：通斷模式通電/斷電時間：1～99.99min/小時；

8、通斷次數：1～9999次，帶斷電記憶功能，次數到自動停機；

9、測溫范圍：0～260℃  精度±0.3%讀數+1℃；分辨率：0.1℃；

10、溫度測量點：8路/16路/24路/48路可選配（包含1點測量環境溫度）；

11、測溫熱電偶：美國歐米伽公司T型30AWG細絲熱電偶，長度3m，共8條；

12、溫度數據采集：由溫度數據采集儀完成，配置RS232通訊接口；

13、溫度掃描速度：1～245S所有通道；

14、溫度數據記錄：由電腦自動完成，配置電腦測試軟件；

15、軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；

16、設備電源：三相AC380V±10% 50Hz，6KVA。
