家用電器適配器24V輸出軟線要用電源軟線規格的線嗎?

發表時間:2022-08-22 10:34:33

一、案例問題

家用電器適配器24V輸出軟線是否需要滿足GB?4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準25.7條款各種電源軟線類型的要求?換句話說，要不要用像RVV 300/300那樣的軟線做適配器輸出線?

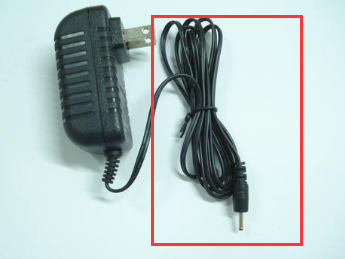

圖1 家電電器適配器

二、案例分析

筆者認為家用電器適配器24V輸出軟線不需要滿足GB?4706.1-2005標準25.7條款各種電源軟線類型的要求，理由如下：

1.顯然24V輸出軟線不是GB?4706.1-2005標準3.2.3定義的“電源軟線”（標準條款內容詳見下文），而是“互連軟線”；

2.盡管GB?4706.1-2005標準25.23條款規定“互連軟線應符合電源軟線的要求”，但是24V輸出軟線工作電壓屬安全特低電壓，不是電網電壓220V，如果按連接電網的電源軟線要求此24V輸出軟線要有很厚的絕緣顯然是“質量過剩”；

3.市場上適配器的24V輸出線幾乎沒有制造商用像RVV 300/300那樣的軟線，目前還沒有收到未用像RVV 300/300那樣的軟線引起事故的報告。

綜上所述，GB?4706.1-2005標準25.7條款各種電源軟線類型的要求不適用于適配器的24V輸出線。

三、標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

3.2.2

互連軟線 interconnection cord

不用作電源連接而作為完整器具的一部分提供的外部軟線。

注：互連軟線的示例為：遙控用手持開關裝置、器具的兩個部分間外部互連和將附件連接到器具或連接到單獨信號電路的軟線。

3.2.3

電源軟線 supply cord

固定到器具上，用于供電的軟線。

25.7 電源軟線不應輕于以下規格：

——編織的軟線為GB 5013.1 (idt IEC 60245)的51號線，如果在相應的特殊要求標準中允許使用；

——普通硬橡膠護套軟線為GB 5013.1(idt IEC60245）的53號線；

——普通氯丁橡膠護套軟線為GB 5013.1(idt IEC60245）的57號線；

——扁平雙芯金屬箔軟線為GB 5023.1(idt IEC60227)的41號線，如果在相應的特殊要求標準中允許使用；

——輕型聚氯乙烯護套軟線GB 5023.1(idt IEC60227)的52號線，如果器具質量不超過3kg；

——普通聚氯乙烯護套軟線GB 5023.1(idt IEC60227)的53號線，器具質量超過3kg。

注：在GB 5023.1(idt IEC60227）或GB 5013.1(idt IEC60245）中較低的線號表示較輕的線型。

聚氯乙烯護套軟線，不應使用于在第11章試驗期間其外部金屬部件的溫升超過75K的器具。但如果為下述情況，則可以使用：

——器具的結構使得電源軟線在正常使用中不可能觸及上述那些金屬部件；

——電源軟線是適合于高溫的，在這種情況下，應使用Y型連接或Z型連接方式。

25.23互連軟線應符合電源軟線的要求，以下除外：

——互連軟線的導線橫截面積，根據第11章試驗期間此導線流過的最大電流來確定，而不是根據器具的額定電流來確定。

——如果導線的電壓小于額定電壓，則此導線絕緣厚度可以減小。

——器具的結構使得電源軟線在正常使用中不可能觸及上述那些金屬部件；

——電源軟線是適合于高溫的，在這種情況下，應使用Y型連接或Z型連接方式。

25.23互連軟線應符合電源軟線的要求，以下除外：

——互連軟線的導線橫截面積，根據第11章試驗期間此導線流過的最大電流來確定，而不是根據器具的額定電流來確定。

——如果導線的電壓小于額定電壓，則此導線絕緣厚度可以減小。

通過視檢、測量，必要時，通過如16.3的電氣強度等項試驗確定其是否合格。
