設備基本參數：

充電槍插拔壽命試驗機技術參數：

1) 驅動裝置∶伺服馬達、絲桿、導軌

2) 裝置結構∶試驗裝置為水平放置，采用國標40mmx40mm方通骨架焊接而成，封板采用1.2mm寶鋼電解板數控加工成型。

3) 控制器∶系統采用10英寸寸工業電腦和可編程序控制器（PLC）邏輯智能控制裝置的工作。

4) 各試驗參數均可以實現存儲功能，再次使用時直接調用，無需再次重新設定，操作簡單，使用方便，極高的提高了效率。

5) 能力范圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤500A或直流≤500A的插座（插頭）產品測試，

6) 動作速度∶插頭或連接器插入拔出的速度為（0.1～0.80）m/S任意設定，完全滿足標準規定的0.8±0.2）m/s的要求；

7) 測試速率∶插頭或連接器插入并從插座或器具輸入插座拔出的速率為每分鐘7.5個行程∶

8) 手動調節;系統帶有手動條件按鈕，方便試樣的裝夾∶

9) 驅動系統∶采用伺服電機驅動滾珠絲桿轉動和以靜音滑軌為導向從而使夾具做左右往復運動，可以提供最大1000N的插撥力，

10) 插拔行程∶0～300mm 任意設定（即伺服電機驅動左側夾具運動的行程），分辨率0.1mm∶

11) 充電槍座采用X軸與Y軸可調夾具，可以固定500A以下充電槍（提供2種不通充電槍固定座子）

12) 夾具間距∶Max150mm，完全滿足標準"兩個電器附近應分開至少50mm"的要求；

13) 夾具基座∶上下兩側內外各采用一臺直線滑軌，可以確保夾具在運行過程中的直線度和導向結構的強度。

14) 三相插頭插座和連接器夾具夾持范圍為方形150mm×150mm，圓形 φ150mm；

15) 單相插頭插座和連接器夾具央持范圍為方形110mm10mm，圓形 φ10mm；

16) 測試工位：1工位獨立；

17) 試驗次數∶1～999999次任意設定，計數到達設定值時能自動停機；

18) 充電槍插入時間：1～9999.9s可設定；

19) 充電槍插入時間：1～9999.9s可設定；

20) 產品浸泡時間：1～9999.9s可設定；

21) 插拔力：最大1000N，分辨率0.1N，精度1%；

22) 測試介質：可以裝入4種不同的溶液或者泥漿，模組可自動帶動充電槍浸泡不同的溶液；

23) 可測量每一次插入最大力值，并且把每次力值匯成曲線在電腦查看

24) 每次力值可儲存為表格形式查看

25) 報警檢測∶遵循"該通必通、該斷必斷"原則，系統根據"位置與電流"的邏輯關系判斷試樣是否出現損壞。當被測樣品出現損壞時設備能發出聲光報警提示，并自動停機；

26) 漏電保護：設備的控制電源進線處安裝漏電開關。當漏電時切斷控制電源使整個機柜斷電：

27) 過流保護：電流上限設定，防止電路出現過流或短路。

28) 過載保護：設備內部裝有斷路器，當出現過載時能夠自動跳脫；

29) 門限保護∶所有活動柜門均裝有安全保護開關，當柜門打開時、電源自動被切斷，以防止操作人員遭受電擊的危險。

30) 急停開關∶電源柜控制面板有急停開關，當出現異?；虮匾獣r便于操作人員切斷電源柜輸出電源：

31) 進出引線：輸入輸出引線端口均套有護線圈，防止線纜被損傷；

32) 插拔壽命和負載箱同在一臺箱體，電源另外1臺箱體

33) 外形尺寸：約W2000mmxD1200mmxH1800mm

34) 重量：約650Kg

35) 設備電源：AC220V±10%、50Hz、20A。

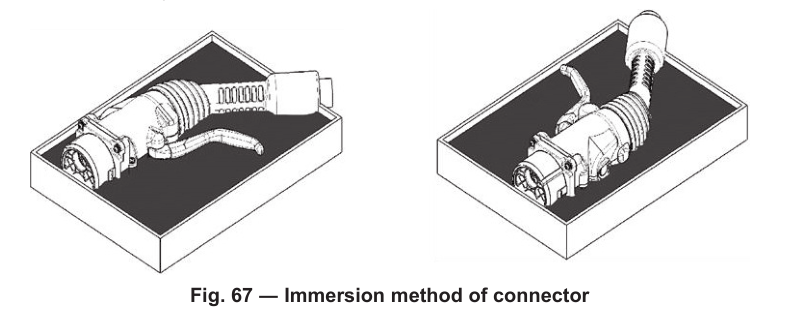

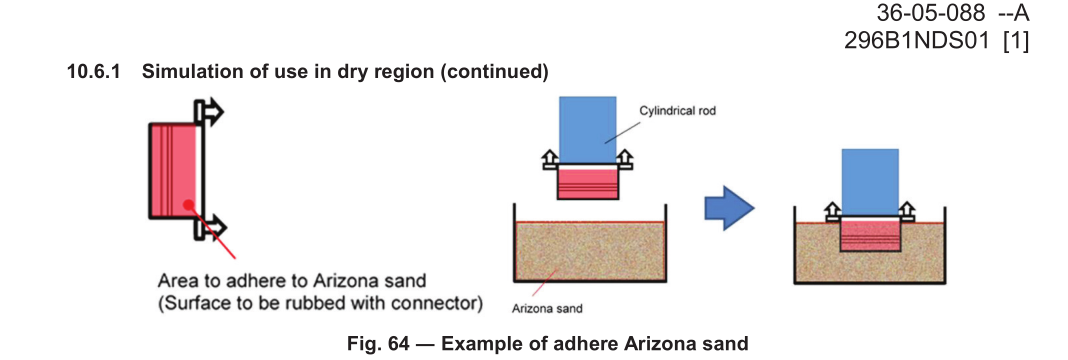

測試試樣浸泡方式：

圖片僅供參考，以實際為準

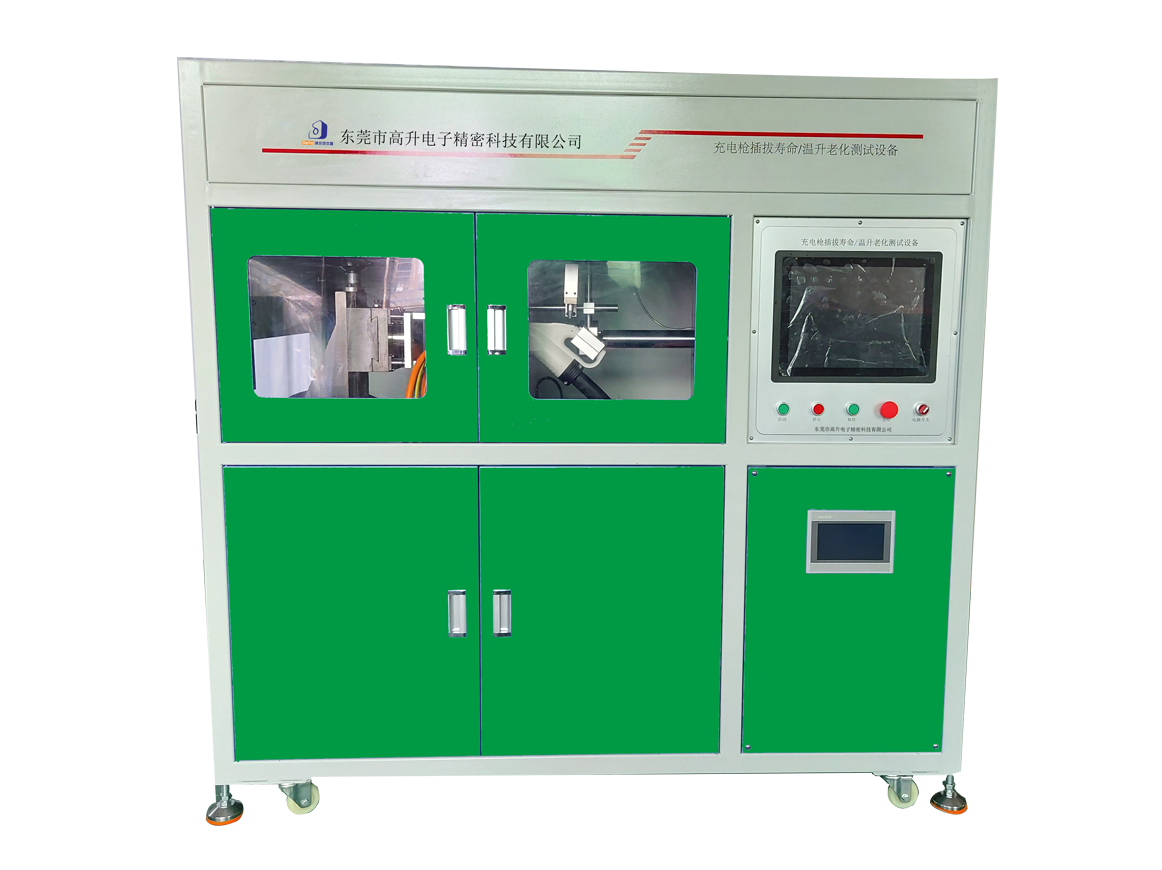

設備參考圖片：

充電槍插拔壽命及浸泡試驗機適用于獨立做一個充電槍充電座的機械壽命試驗。本試驗機采用伺服電動缸、伺服模組、氣缸等做為動力，采用小巧夾具夾持試樣，原裝10寸彩色觸摸屏和原裝日本可編程控制器（PLC）為控制中心，性能優越，操作方便，自動化程度極高。能夾持充電槍，自動把充電槍浸泡在溶液或者泥漿里等待一段時間后，自動拿出來插入充電槍座，重復該動作，模擬充電槍在戶外的插拔壽命。

測試功能：本測試系統主要應用于充電場站系統的測試：

1、充電槍插拔壽命試驗機：

1）支持多中充電搶線插拔測試，包括交流、普通直流、快充直流槍線

2）支持多種介質自動浸泡后插拔測試

3）支持插拔測試參數設置、測試狀態監測

2、夾具：

1）夾具應能支持多線徑/多槍頭形式夾持，采用金屬結構

滿足標準：

本試驗設備根據本設備符合RNDS-B-20091 v1.0  附件10.6.1和10.6.2的動作測試要求；以及GB15287、GB15288、 GB20234.1 、GB2099、GB16915、GB15 092、 GB17465、 GB11918、 GB13140、 GB14048、 GB7251、 UL310、 UL498、 UL81 7、UL941、UL1059、IEC60309、IEC60998、IEC60669. IEC61058,IEC60439 、EIA-3 64-70等標準，主要用于鋰電池結構件的電連接部分在大電流情況下的溫升測試。根據測試環境溫度可以進行不同環境溫度條件下的大電流過載及溫升監測。

GB/T 18487.1-2015電動汽車傳導充電系統，第一部分：通用要求；GB/T20234.1-2023電動汽車傳導充電用連接裝置，第一部分：通用要求；GB/T20234.2-2023電動汽車傳導充電用 連接裝置，第二部分：交流充電接口；通用要求；GB/T20234.3-2023電動汽車傳導充電 用連接裝置，第三部分：直流充電接口等標準的相關條款要求而設計制造的，適用于電動汽車充電樁插頭插座進行分?jǐn)嗄芰驼２僮鲏勖鼫y試，可用于充電樁插頭插座的插入和拔出力測試，考核插頭插座是否能經得起正常使用中出現機械損壞及電氣破壞，檢驗充電樁插頭插座電子鎖動作及機械鎖止機構的可靠性。是電動汽車充電樁插頭插座申” 壽命試驗的專用設備。配上負載可做加載試驗，并設有相應的控制系統。該設備采用先進的PLC 智能控制系統，工業電腦的操作界面，使記錄和顯示更加精準；可預置試驗次數、導通 電流時間、試驗行程。箱體由鋼板和方通焊接組成，表面烤漆，外形美觀；集多項國內外同類產品的優 點，性能穩定，操作方便，是國內各大檢測計量機構及實驗室的首選。
