主要技術參數：

1. 輸出浪涌電壓：0 ～ 10kV，分辨率0.01kV，按鍵設置；

2. 數顯準確度 ±5％ ±2字；

3. 充電電容：1nF / 30kV ±5％；

4. 充電時間設置范圍：1 ～ 999 S；

5. 其準確度 ±3％；

6. 放電時間設置范圍：1 ～ 999 S；

7. 其準確度 ±3％；

8. 試驗（充放電）次數：1 ～ 9999 次；

9. 其準確度±1次；

10.示波器監測端口輸出：分壓器 1:1000；

11.具有過壓保護功能；

12.顯示和操作方式：7寸彩色觸摸屏（TK6070iH）顯示和菜單式界面操作；

13.高壓變壓器功率 ≥ 150VA；

14.工作電源 220V ± 10％，50Hz ± 2Hz。

設備特征：

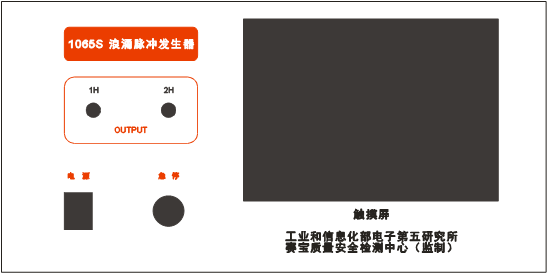

1065S型浪涌發生器選用西門子PLC控制，所有參數和儀器的工作狀態都在7寸彩色觸摸屏上顯示和設置，人性化界面，操作簡便。該儀器還具過壓保護，確保儀器工作的安全可靠性。該儀器操作簡單、性能良好、可靠性高而價格合理，可廣泛應用于電氣安全檢測實驗室和電子、電器制造企業。

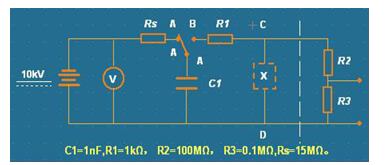

試驗電路圖：

備注：

1) 開關S是電路中的關鍵部件，其設計應當確保消耗在飛狐或不完善絕緣上的有效能量盡可能小；

2) 被試組件X連接到端子C和D。分壓器R2和R3可以任選，用來使連接在R3兩端的示波器能觀測被試組件兩端的電壓波形。分壓器的補償要確保使觀測到的波形與被試組件一致。

顯示模塊：

該模塊選用臺灣威倫通7寸彩色觸摸屏（TK6070iH），用于顯示和設置儀器的各項參數和工作狀態，1065S設有兩個顯示操作界面，用戶可以根據自己喜好選擇操作界面，見下圖。

滿足標準：

符合GB8898-2011(等同于IEC60065：2005) 標準10.1和14.1條款試驗要求。

應用范圍：

 Ⅰ類設備、Ⅱ類設備、Ⅲ類設備；

 各種音頻、視頻及類似電子產品、電子元件等產品。
