外箱尺寸

約1800×1450×1965mm（W*D*H）以實際尺寸為準

試驗實施

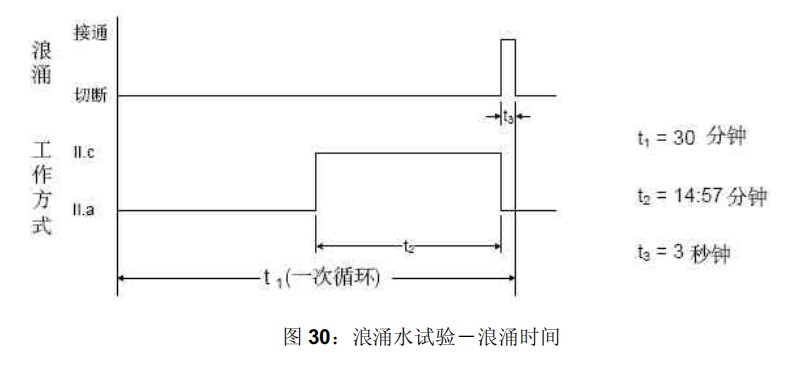

將試驗加熱到試驗溫度。按照?qǐng)D30對試件循環浪涌。必須對試件整個寬度進行浪涌

循環持續時間

30分鐘

高溫箱溫度范圍

RT+10～150℃

浪涌水溫度范圍

0℃～+4℃

浪涌介質

（需方自備）

管道水加3%重量百分比的亞利桑拉灰（需方自備），細度按照ISO12103-1，必須保證不斷混和

試驗用水

去子離水（需方自備）

浪涌時間

3秒鐘

水流量

3L～4L，每次浪涌/每個噴嘴

噴嘴到試樣的距離

300～350mm

噴嘴數量

1套

試驗循環次數

100次

溫度分辨率

0.1℃

溫度波動度

±0.5℃

溫度均勻度

±2℃

噴嘴距樣品距離

300～350mm

噴嘴

內箱結構

設備構造

試驗樣品固定

試驗箱底部采用槽鋼焊接成網狀結構，上表面鋪設鋼板供安裝電動機，試驗箱右側板開孔加強處理供安裝樣品固定架，試驗室內箱底部采用槽鋼焊接與底座連接支撐，上面鋪設1.2mm厚鋼板加強供安裝發電機用，鋼板焊接到試驗箱內膽外壁。

箱體材質

內箱材質：SUS316#不銹鋼 1.2mm厚；

外箱材質：SUS304#不銹鋼1.0mm厚；

控制箱和測試箱為整體式；

試驗箱底部回收噴淋用水；

噴淋擺管位于試驗箱中間位置，采用單邊固定方式；

測試孔

1個，直徑50mm，電源與插座用戶自備

箱門

雙開門；防爆把手

觀察窗

門上有視窗，視窗中配有刮水器

照明

室內照明燈

配電控制柜

總電源斷路器、人機界面控制器、配電板、散熱風機、超溫保護器、水泵。

回水系統

采用底部回收循環使用，從而達到節約用水

泥水供給系統

采用SUS316#不銹鋼制作泥水供應水箱，配合泥水防結晶攪拌裝置、泥水供水水泵及供水管調壓裝置，保證恒壓恒流供應噴淋

泥水補充

采用手動補水方式，將調制好的泥水直接導入泥水箱即可

管道清洗系統

為防止管道泥土結晶導致堵塞，試驗結束后自動啟動清水供水，將管道內泥土清洗干凈，專業清水供水電磁閥

清水供應

直接與自來水管連接即可，要求供水壓力≧2kgf/cm2

泥水配制（需方自備）

使用泥水為3%亞利桑那粉  （注：若客戶需用介質去離子水做測試，請自備純水機1臺）

電氣控制系統

控制器

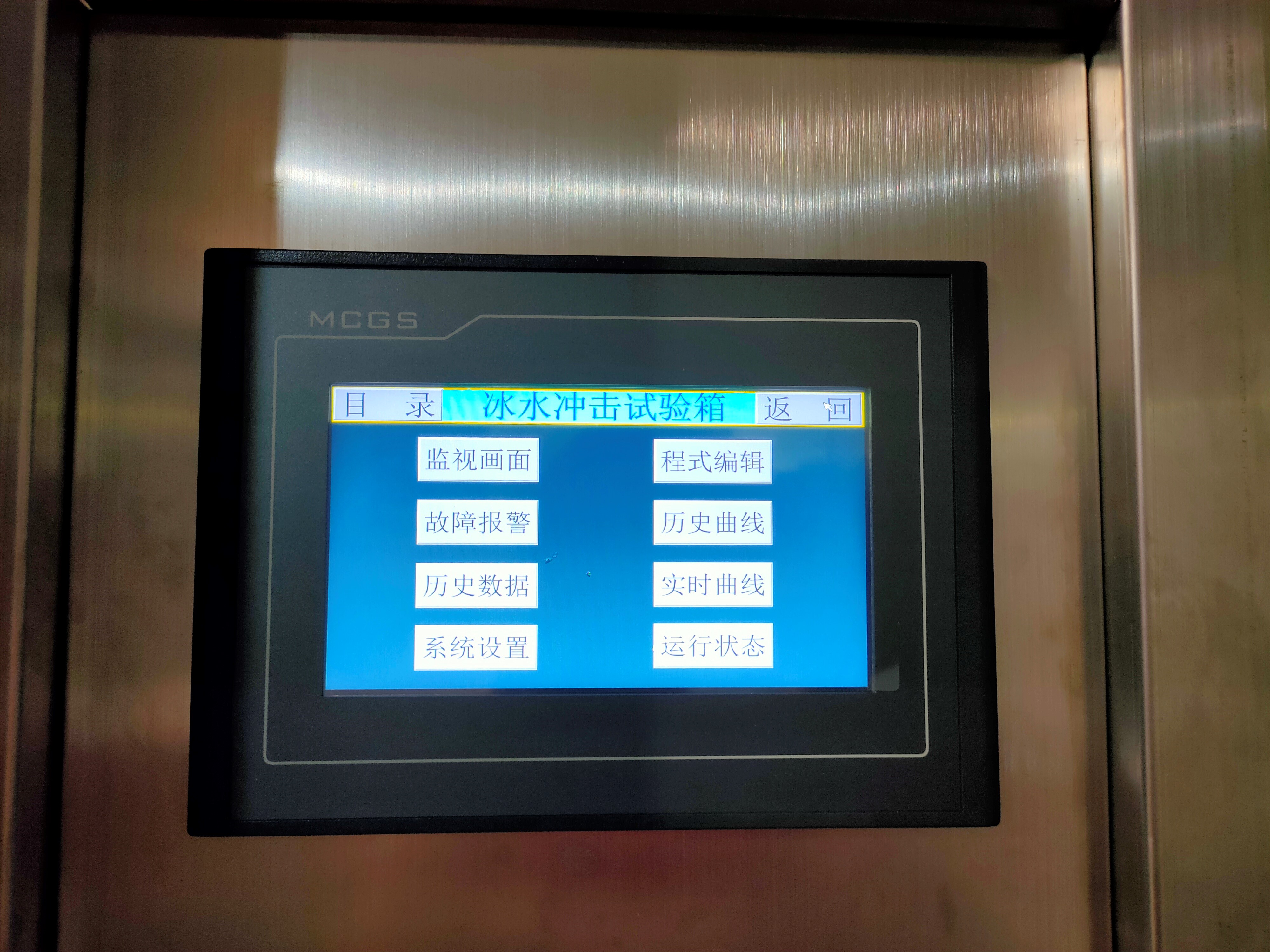

液晶顯示觸摸屏控制器

分別噴淋周期、水泵動作、清洗動作等

制冷系統

采用法國泰康壓縮機

通訊

USB通訊接口

運行方式

程式方式 / 定值方式

設定方式

中/英文介面、觸摸式輸入

六、安全保護裝置

噴淋水泵

超載，短路保護

電源

漏電保護，超載及短路保護

攪拌電機

超載，短路保護

儲存環境要求

設備環境溫度應保持0℃～+35℃以內

安裝場地要求

試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。

試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

設備使用條件

環境條件：

1、+25℃；

2、相對濕度：≤85%R.H；

3、氣壓：86kPa～106kPa。

供電條件：

1、電壓、頻率：AC380V±10% ；50Hz±10% ；三相四線+保護地線；

2、電壓、頻率：16kW；

3、保護地線接地電阻：保護地線接地電阻小于4Ω；

電源開關：

1、要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用；

2、禁止使用閘刀開關或電源插座；

3、漏電保護空氣開關離設備不超過2米的位置。

水源條件：

1、要求用戶在安裝現場為設備配置水源，水壓不低于0.2Mpa,并安裝4分水龍頭；

2、水龍頭離設備不超過2米的位置。

1

觸摸屏

MCGS

個

1

2

PLC模塊

信捷

套

1

3

PLC控制系統

Delta德爾塔儀器

套

1

4

噴淋滴嘴

自制

套

1

5

斷路器

正泰

套

1

6

排風扇

臺灣

套

1

7

限溫器

中國

個

1

8

循環水泵

淩霄泵業

個

1

9

攪拌電機

雨田

個

1

10

交流接觸器

正泰

套

1

11

熱超載繼電器

正泰

套

1

12

中間繼電器

日本OMRON

套

1

13

蜂鳴器

臺灣天得

個

1

14

帶燈自鎖開關

紅波

套

1

15

燈

國產優質

個

1

16

保險管

國產優質

套

1

17

壓縮機

法國泰康

個

1

18

制冷系統

本公司開發

套

1
