額定輸入

交流電壓

100 - 120Vac / 200 - 240Vac±10%  自動換檔

視在功率

360 VA

頻率

50/60 Hz ± 5%

交流耐壓測試

額定輸出

5KVAC / 20mA

輸出電壓范圍

0 - 5.00 kVac

電壓分辨率

0.01 kVac

電壓精確度

(1% 設定值 + 0.5% 輸出檔位)

輸出頻率

50Hz / 60Hz ± 0.1%

輸出波形

弦波, Crest Factor = 1.3 - 1.5

輸出調整率

± (1% 輸出值 + 5V), 從空載到滿載

量測電流范圍

0.000 - 20.00 mA

電流分辨率

0.001 / 0.01 mA

電流精確度

0.000 - 4.000 mA

(1% 量測值 + 1% 量測檔位)

3.50 - 20.00 mA

緩升時間

0.1 - 999.9s

緩降時間

0 - 999.9s

測試時間

0, 0.3 - 999.9s , (0 = 連續輸出)

時間分辨率

0.1 s

時間精確度

± (0.1% 設定值 + 0.05s)

電弧檢測

檢測檔位從 1 - 9 (9 為最靈敏)

直流耐壓測試

額定輸出

-

-

6KVDC / 7.5 mA

輸出電壓范圍

-

-

0 - 6.00 kVdc

電壓分辨率

-

-

0.01 kVdc

電壓精確度

-

-

(1% 設定值 + 0.5% 輸出檔位)

輸出連波

-

-

< 5% (6KV / 7.5 mA 在純阻負載下)

量測電流范圍

-

-

0.0 - 7.5 mA

電流分辨率

-

-

0.1μA/0.001mA/0.01mA

電流精確度

0.0 - 400.0μA

-

-

(1% 量測值 + 1% 量測檔位)

0.35 - 4.00 mA

-

-

3.50 - 7.50 mA

-

-

緩升時間

-

-

0.1 - 999.9s

緩降時間

-

-

0, 1.0 - 999.9s

測試時間

-

-

0, 0.4 - 999.9s , (0 = 連續輸出)

時間分辨率

-

-

0.1s

時間精確度

-

-

± (0.1% 設定值 + 0.05s)

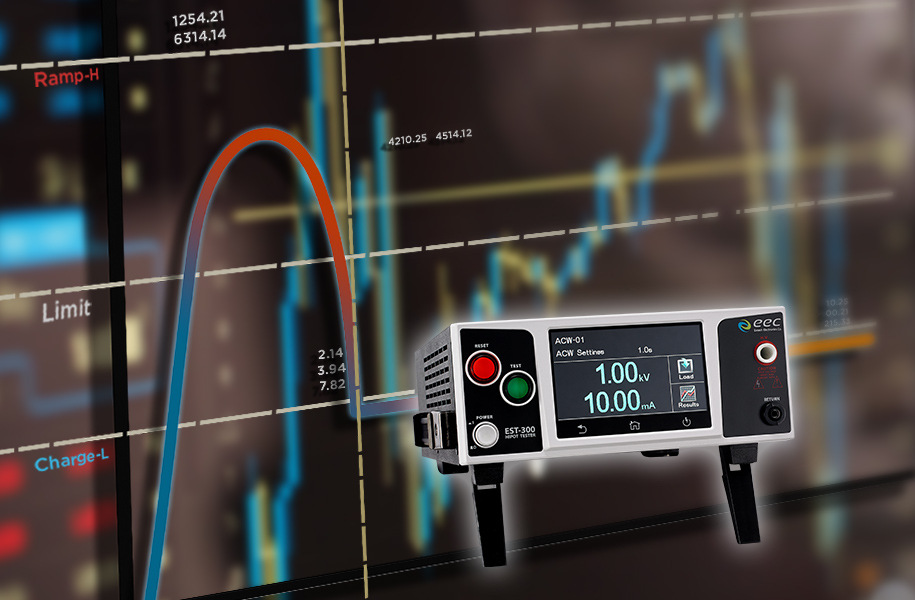

緩升上限電流范圍

-

-

0.0 - 7.5 mA

充電下線電流范圍

-

-

0.0 - 350.0uA 或 自動設定

快速放電時間

-

-

< 50 msec 于輕載時1

電弧檢測

-

-

檢測檔位從 1 - 9 (9 為最靈敏)

絕緣阻抗

額定輸出

-

1KVDC / 50 GΩ

輸出電壓范圍

-

30 - 1 KVdc

電壓分辨率

-

1 Vdc

電壓精確度

-

(1% 設定值 + 0.5% 輸出檔位)

阻抗量測范圍

-

0.100 MΩ - 50 GΩ

阻抗分辨率

-

0.001 / 0.01 / 0.1 /1 MΩ

阻抗量測精準度2

0.100 - 999.9 MΩ 輸出 30-499V內

-

±(7% 量測值+0.1% 量測檔位)

1 - 10 GΩ 輸出 30-499V內

-

±(15% 量測值+0.1% 量測檔位)

0.500 - 999.9 MΩ 輸出500-1000V內

-

±(2% 量測值+0.1% 量測檔位)

1 - 9.999 GΩ 輸出 500-1000V內

-

±(5% 量測值+0.1% 量測檔位)

1 - 50 GΩ 輸出 500-1000V內

-

±(15% 量測值+0.1% 量測檔位)

緩升時間

-

0.1 - 999.9s

緩降時間

-

0, 1.0 - 999.9s , (0 = 關閉)

測試時間

-

0, 0.5 - 999.9s , (0=連續輸出)

延遲時間

-

0.5 - 999.9s

時間分辨率

-

0.1s

時間精確度

-

± (0.1% 設定值 + 0.05s)

充電下線電流范圍

-

0.000 - 3.500 μA 或自動設定

一般規格

界面

USB , PLC Remote

記憶組

30 個測試步驟 (一個檔案最多30個測試步驟)

顯示器

4.3 吋彩色觸控屏幕

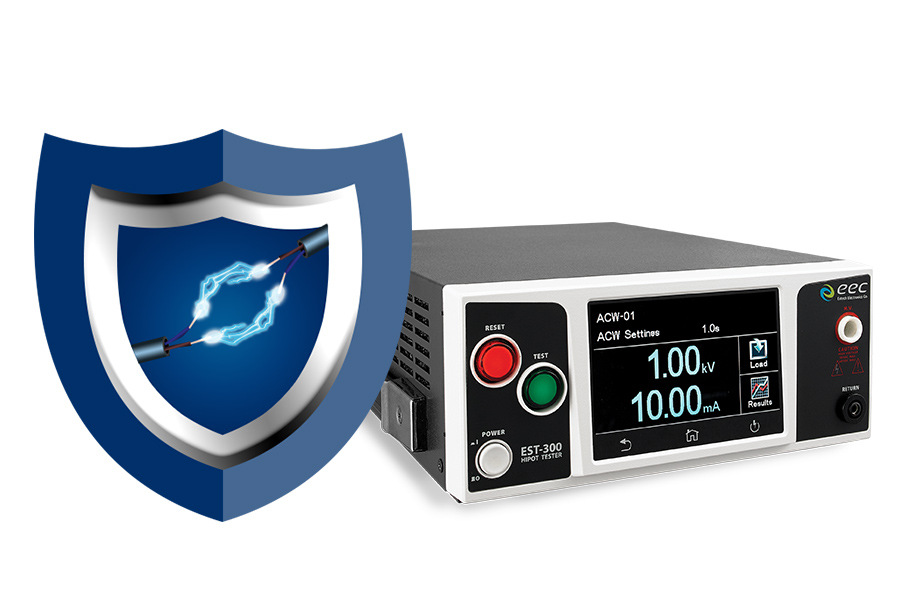

人員安全機制

內建防高壓觸電線路 , 高壓觸電電流最大450μA

語言

英文 , 繁體中文 , 簡體中文, 日文

操作安全機制

屏幕鎖定

操作環境

0 - 40oC, 20 - 80%RH

使吋 (寬 x 高 x 深), mm

215 x 88.1 x 300

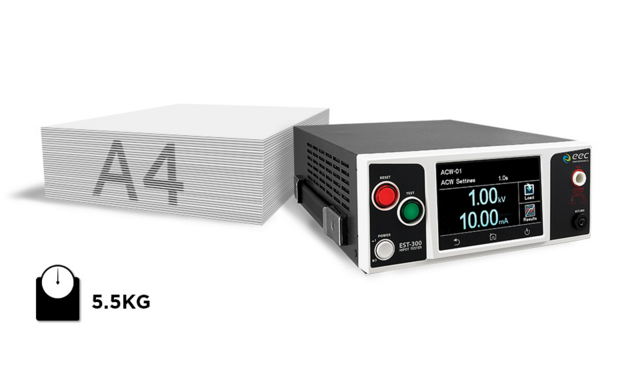

凈重

5.46 Kg
