測功機智能測試系統適用于單相異步電機、三相異步電機、家用電器電機、直流電機、機器人電機、串激電機、健身器材跑步機、電動工具、雨刮器電機、搖窗機電機、汽車暖風電機。
電機測試系統軟件界面友好，使用簡單，各種測試方式測試數據重復性好?！蓽y參數：
1、電壓、電流、輸入功率、轉矩、轉速、輸出功率、效率;
2、單相電機還可測功率因數、頻率;
3、單相電容運轉電機還可測功率因數、頻率、主繞組電流、副繞組電流、電容端電壓;
4、三相電機還可測功率因數、頻率及各相電壓、電流。
1、主要技術參數：
項目 | 標配全功能描述(具體功能以實際選擇型號為準) |
系統組成 | 各類測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、計算機系統、測試軟件、測功機智能測試儀（GS-DST-1006）以及各類交流/直流穩壓電源，串口通訊（波特率38400），無需另配通訊卡。 |
整體優勢 | 輸入輸出參數均設計在同一主板測量，保證數據同步；250000次/分的高速運算保證數據精準；站在用戶角度開發設計，使操作更方便；分段校正技術的應用，以保證測試數據更加精準；智能防護，全面保護；單相、三相、直流電量間的切換由軟件完成。 |
主要功能 | ■型式試驗（又稱能效測試）：手動/自動/定點測試、非穩定區域測量、10組曲線比對、多種智能防護。 ■出廠測試（又稱在線檢測）：定轉矩、轉速、電流、輸出功率任一項，比對其余項, 多種智能設置。 ■壽命試驗（又稱老化試驗/耐久試驗/FFU）：標配15階段交變負載和定值定時試驗, 多種智能保護。 |
控制對象 | HD磁滯全系列、MPD磁粉全系列、ECD渦流全系列，包含風冷式、水冷式、氣冷式和鼓風機冷卻 |
適用范圍 | 電容電機（洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等）、罩極電機、串激電機、直流電機（汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機）、外轉子電機、旋轉類電動工具（電鉆、角磨、切割機、電園鋸等）、三相電機和其它電機及派生產品。 |
測量參數 | 轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因素、頻率、效率、和環境溫度及轉向實時測取。 |
保護防護 | 超速停機：實測轉速超過測功機極限(安全)轉速，則系統會自動切斷電機電源并適當剎車減速,中止試驗； 過載停機：實測輸出功率超過測功機極限(安全)吸收功率，則系統會自動斷電并適當剎車減速,中止試驗； 超矩停機：實測轉矩超過測功機極限(安全)轉矩，則系統會自動切斷電機電源并適當剎車減速,中止試驗； 轉速低停機：因打滑等現象實測轉速低于設置轉速閥值，則系統會自動切電并適當剎車減速,中止試驗； 無轉速停機：因聯軸節脫落等現象實測轉速為零，則系統會自動切電并適當剎車減速,中止試驗； 無電流停機：因電源損壞、電路斷開等現象實測電流為零，則系統會自動切電并適當剎車減速,中止試驗； 測試電壓波動過大停機：因電源過載等現象實測電壓不穩，則系統會自動切電并適當剎車減速,中止試驗； 加載異常停機：因加載電路故障等斷層、跳躍加載現象，則系統會自動切電并中止試驗； 超矩機械限位：為防止測試軟件失效，在機械結構上保障力矩傳感器過載（過度形變）。 系統中設置了眾多的保護功能（并不局限于以上功能），旨在最大限度保護測功機系統免受因操作失誤帶來的損害。 |
輸出測量 | ■轉速測量：0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm 精度：優于±0.1%F.S. ■轉矩測量：10mNm~200mNm，測試精度：優于0.5%F.S.；300mNm~ 500Nm 精度：優于±0.2%F.S. ■輸出功率：0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W 精度：優于±0.2%F.S. ■轉向測量：CW（順時針）、CCW（逆時針）、STOP（停機）-----實時測量（以試品輸出軸轉向判定） |
電量測量 （標配） | ■直流電量測量模塊（純直流電模式）[400V/10A/100A] 精度：優于±0.2%F.S. ■直流電量測量模塊（直流無刷模式）[400V/10A/100A] +(Vcc和Vsp0~18V) 精度：優于±0.2%F.S. ■單相電量測量模塊（串激電機模式）[500V*1組/20A*1組] 精度：優于±0.2%F.S. ■單相電量測量模塊（感應電機整機模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. ■單相電量測量模塊（感應主副繞組模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. ■三相電量測量模塊（三相電機模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. 注：以上測量模塊全部具備，且可定制其它電壓量程和電流量程(實際量程以雙方確認的配置清單為準) |
優勢功能 | 轉矩校正期限提醒、軟件靜態分段折算校正（行業原創）、通斷控制、Vcc和Vsp電壓提供、（非整數）變速比例設置、自動識別測功機型號、動態說明書、轉矩單位：公制。 |
安裝夾具 | 普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇。 |
穩壓電源 | 直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源，依客戶實際需要選擇具體規格容量 |
測功機 | 高端磁滯測功機的工藝、材質、外觀按照美國的Magtrol測功機樣式生產，其它普通類型測功機同國內一致，僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。 |
其它測量 | 環境溫度測量范圍：-20℃~+50℃ |

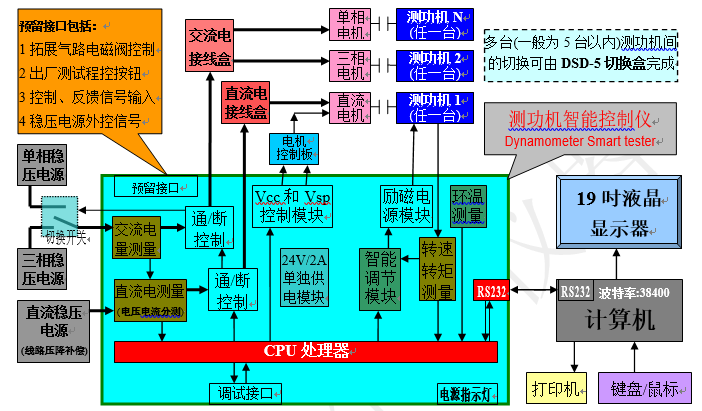

2、控制原理圖：

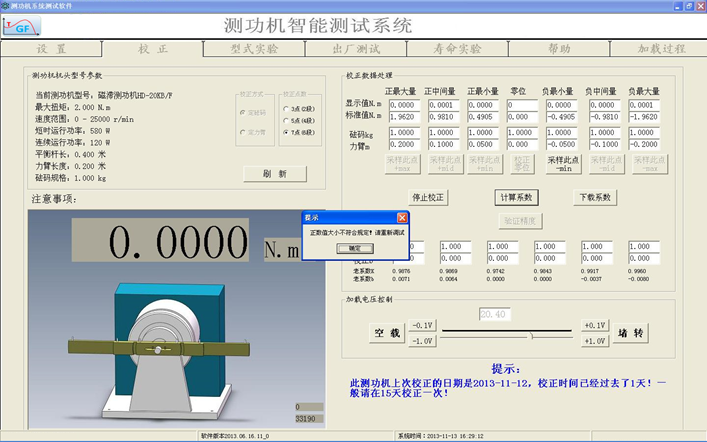

3、系統測試軟件界面：

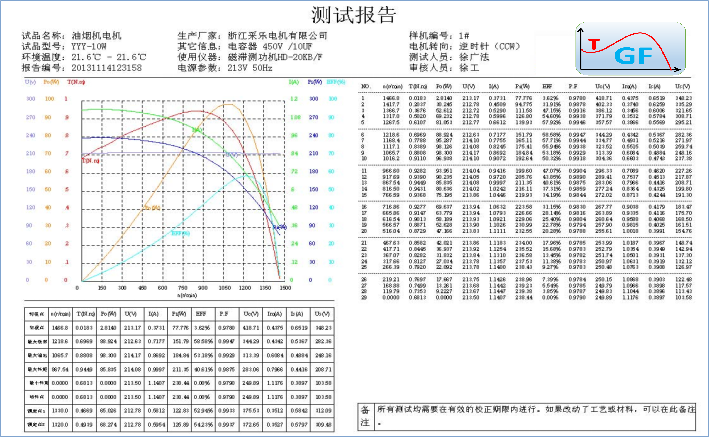

4、測試報告格式圖：
系統特點：
1、具有手動、定點、自動測試方式，負載可根據設置自動加載，掃描出電機從空載到堵轉(或設定值)的特性曲線;
2、測試結果:電機測試數據以報表或曲線方式顯示或打印，并可保存及查看;顯示曲線時，可以修改曲線坐標參數及橫坐標、縱坐標的選擇;

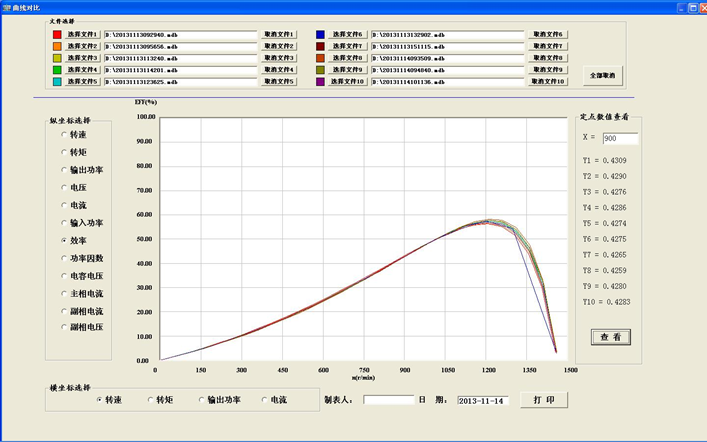

3、曲線比較:多臺電機的測試曲線可以在同一界面下比較，曲線坐標值、曲線縱坐標及橫坐標可以修改，每臺電機的測試曲線顏色可以修改，比較后的曲線圖可以打印;
4、系統可進行帶負載耐久試驗，遇到電機不正常時自動報警停止試驗，具體參數可任意設置。
