一、儀器概述：

電子鎮流器不對稱功率測量儀是根據IEC61347-2-3 A1：2012標準以及GB19510.4-2009標準中17.3以及標準圖4所示的試驗標準要求而設計。

二、不對稱功率測量器面板布局及電原理圖：

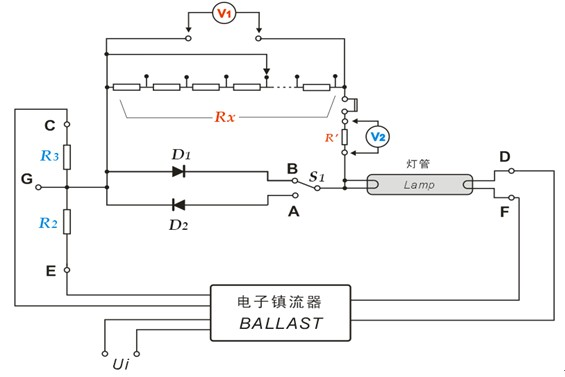

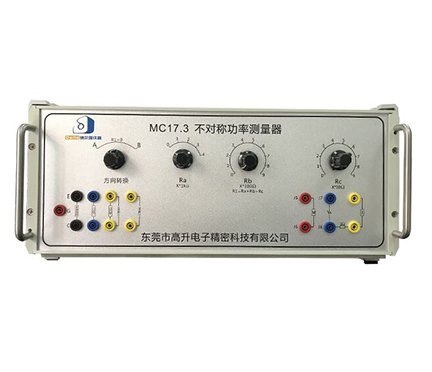

圖1是不對稱功率測量器面板照片, 圖2是不對稱功率測量器電原理圖，附頁為外部測量接線圖。

圖1

圖2

注：1. R2＝ R3＝ 1/2 Rh (該電阻值為熱陰極電阻的1／2 )。
　　2. C和D，E和F表示燈絲／陰極對鎮流器的連接。
　　3. 對于瞬時啟動鎮流器，應使用端口G，并將D和F連接在一起。
　　4. Rx為無感電阻陣列,作為可調負載, R’為電流回路取樣電阻（1Ω）。

檢測方法步驟：

　　首先，按附頁圖示連接好外部測試線路。圖二原理電路與以前的整流效應試驗線路幾乎沒有區別，只是在整流二極管D1或D2上并聯了一組電阻Rx(約10Ω—5kΩ)，并且在Rx上加有測量功率的功率表(或二通道數字存貯示波器)。其模擬方法及檢測原理如下：

　　開始試驗時，開關S1調到A位置，此時可調電阻Rx，處在電阻阻抗最小處(旋鈕逆時針到底)，這時由于二極管D2被Rx所短接，電路無整流情況發生，在這一狀態下接通電子鎮流器的輸入電源、點亮燈，并使燈持續加熱5 Min.。

　　在15 Sec內迅速把Rx的旋鈕根據阻抗標識調節，即快速升高Rx的電阻值，此時燈從右向左方向的電弧電流可通過D2順利導通，而燈從左向右的電弧電流必須通過Rx的即時值再導通，從而模擬了通過燈的電弧電流不對稱的局部整流現象。隨著Rx阻值的升高，這種不對稱電流的脈動成分越來越大，所以Rx阻值的變化模擬了燈局部整流效應的逐步加深的過程。但是，由于電子鎮流器電路以及元件設計的多樣性，使得局部整流效應所造成的發熱功率(作用在Rx上的電功率)并不一定是在Rx調得越大時其耗散功率也越大。所以試驗要求對T4燈管在15Sec.內調整Rx阻值使Rx耗散功率達到10W，如果是T5燈管則使Rx耗散功率達到15W，此時停止調整Rx的阻值，在這一狀態下等待15 Sec.，如果在15Sec.內Rx的耗散功率下降到Pmax以下，(對T4燈≤5.0W，對T5燈≤7.5W)認為試驗合格，如超出規定的P，認為試驗不合格。

　　由于電子鎮流器電路和設計的多樣性，可能在調整Rx的過程中，Rx上的耗散功率達不到(T4燈)10W或(T5燈)15W的數值，此時應把Rx調整到Rx耗散功率最大值的位置，在這一位置上等待30Sec.，如果在30Sec.內Rx的耗散功率下降到Pmax以下，認為試驗合格，反之則認為試驗不合格。

　　如果在調整Rx的過程中，Rx上的耗散功率尚未達到對T4燈10W、對T5燈15W的水平，鎮流器的異常保護電路動作了，則還是應該把Rx回調到Rx上的耗散功率最大的位置，并在這一狀態下等待30Sec。在30Sec內Rx的耗散功率下降到Pmax以下，認為試驗合格，反之則認為試驗不合格。

　　斷開電子鎮流器的輸入電源，把開關S1調整到B位置．繼續上述試驗-判斷方法類同。鎮流器只有通過上述的試驗才認為合格。

　　對于多燈的電子鎮流器，應在每一燈上模擬上述情況對電子鎮流器加以試驗。對于同一型號但不同規格(不同功率值)的電子鎮流器，應對每一規格進行上述試驗。

　　對瞬時啟動鎮流器，可把電路中D F短接作為電子鎮流器的一個輸出極連接點，取G點作為電子鎮流器的另一個輸出極連接點。

　　這一試驗電路適用于在整流效應異常狀態時具有較穩定的異常工作狀態的電子鎮流器。
